سقف تیرچه بلوک و ویژگی‌های آن

یکی از رایج ترین سقف هایی که امروزه در ساختمان ها استفاده می شود سقف تیرچه بلوک است. در این مقاله قصد داریم شما را با سقف تیرچه بلوک، اجزا و مزایای آن آشنا کنیم، پس تا پایان این مقاله با ما همراه باشید تا از نکات ذکر شده بهره ببرید.

سقف تیرچه بلوک چیست؟

سقف تیرچه بلوک یکی از سیستم‌های متداول اجرای سقف در ساختمان است که از ترکیب تیرچه، بلوک و بتن پوششی تشکیل می‌شود. در این سیستم، تیرچه‌ها در فواصل مشخص بین تکیه‌گاه‌ها قرار گرفته و بلوک‌ها در فضای بین تیرچه‌ها چیده می‌شوند. پس از اجرای آرماتورهای مورد نیاز و آماده‌سازی سطح سقف، بتن پوششی روی مجموعه اجرا می‌شود تا سقف به یک سیستم یکپارچه تبدیل شود.

سقف تیرچه بلوک به دلیل استفاده از بلوک‌های پرکننده و حذف بخشی از بتن غیرضروری در نواحی میانی، می‌تواند به کاهش وزن مرده سقف کمک کند. میزان این کاهش وزن و عملکرد نهایی سقف به نوع بلوک، مشخصات تیرچه، ضخامت بتن و طراحی سازه بستگی دارد.

اجزای اصلی سقف تیرچه بلوک

سقف تیرچه بلوک از چند جزء اصلی تشکیل می‌شود که عملکرد صحیح آن‌ها در کنار یکدیگر، کیفیت نهایی سقف را تعیین می‌کند.

 تیرچه

تیرچه یکی از اجزای اصلی سقف است که در امتداد دهانه قرار می‌گیرد و در تحمل و انتقال بارهای سقف نقش دارد. تیرچه‌ها می‌توانند در انواع مختلفی تولید شوند و انتخاب نوع و مشخصات آن‌ها باید مطابق طراحی سازه انجام شود. در پروژه‌هایی که از تیرچه خرپایی استفاده می‌شود، کیفیت خرپا، مشخصات میلگردها، پاشنه بتنی و فرآیند تولید تیرچه اهمیت زیادی دارد

 تیرچه به سه گروه تیرچه کرومیت، تیرچه بتن و تیرچه صنعتی تقسیم می شود.

در ادامه و از طریق لینک زیر میتوانید مقاله معرفی انواع تیرچه را مطالعه بفرمایید :

برای ساختمان از کدام نوع تیرچه استفاده کنیم؟

بلوک سقفی

بلوک‌ها بین تیرچه‌ها قرار می‌گیرند و بخش عمده‌ای از فضای خالی سقف را پر می‌کنند. بلوک‌های سقفی می‌توانند از جنس سفال یا مصالح سبک مانند پلی‌استایرن باشند.

بلوک در این سیستم عمدتاً نقش پرکننده دارد و نباید بدون طراحی و جزئیات اجرایی صحیح، به عنوان عضو اصلی باربر سقف در نظر گرفته شود.

بتن پوششی

پس از قرارگیری تیرچه‌ها و بلوک‌ها و اجرای آرماتورهای مورد نیاز، بتن پوششی روی سقف اجرا می‌شود. این لایه با تیرچه‌ها و سایر اجزای سقف، مجموعه‌ای یکپارچه ایجاد می‌کند.

کیفیت بتن، ضخامت آن و نحوه اجرای صحیح بتن‌ریزی از عوامل مهم در عملکرد نهایی سقف هستند.

میلگرد های حرارتی

میلگردهای حرارتی در قسمت بالایی سقف اجرا می‌شوند و با توجه به طراحی و جزئیات اجرایی، در کنترل ترک‌های ناشی از تغییرات حرارتی و جمع‌شدگی بتن نقش دارند.

کلاف میانی و آرماتورهای مورد نیاز

بسته به مشخصات سازه و طراحی سقف، ممکن است اجرای کلاف میانی، آرماتورهای تقویتی، آرماتورهای منفی در محل تکیه‌گاه‌ها و سایر جزئیات آرماتوربندی مورد نیاز باشد. این موارد باید بر اساس نقشه سازه اجرا شوند.

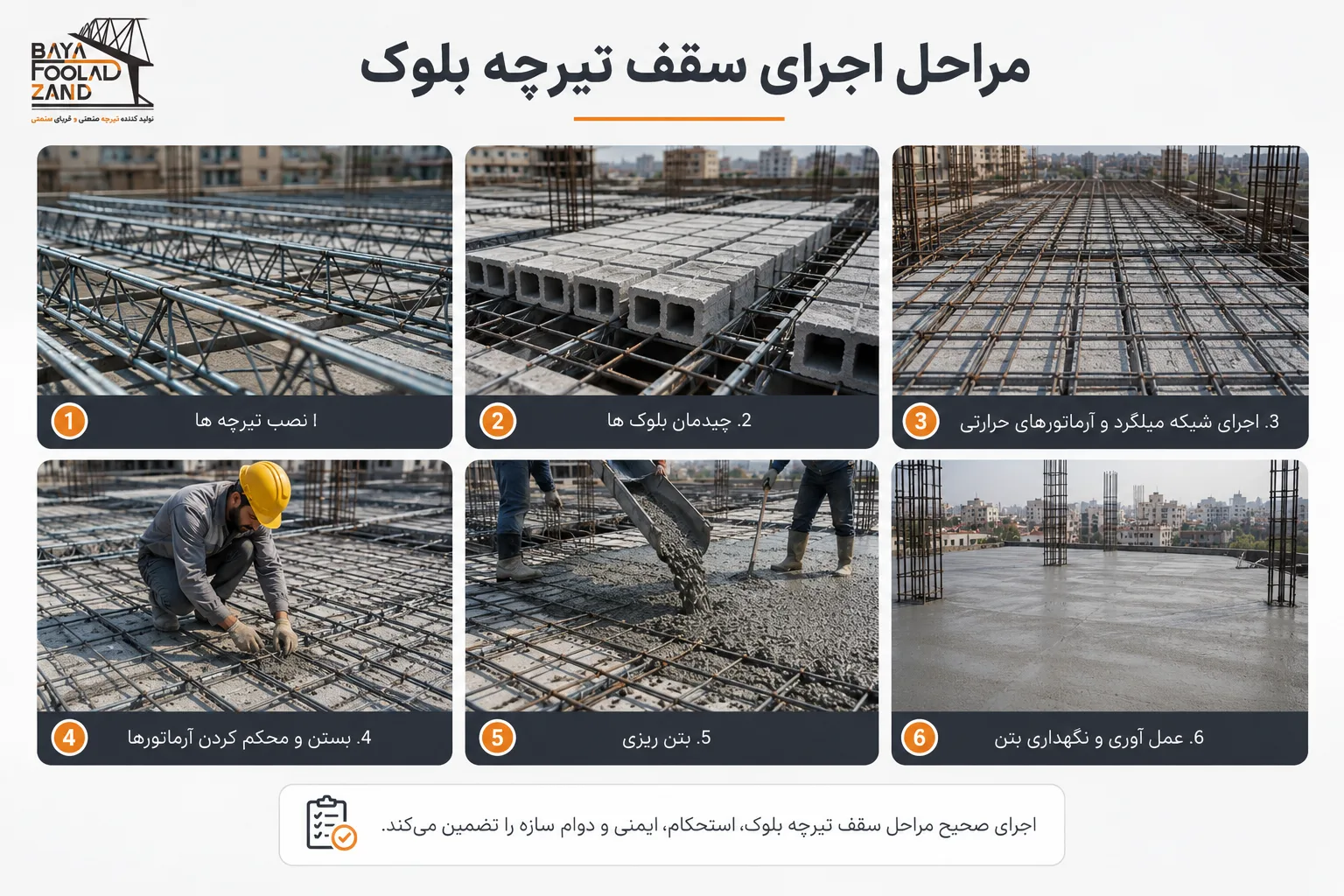

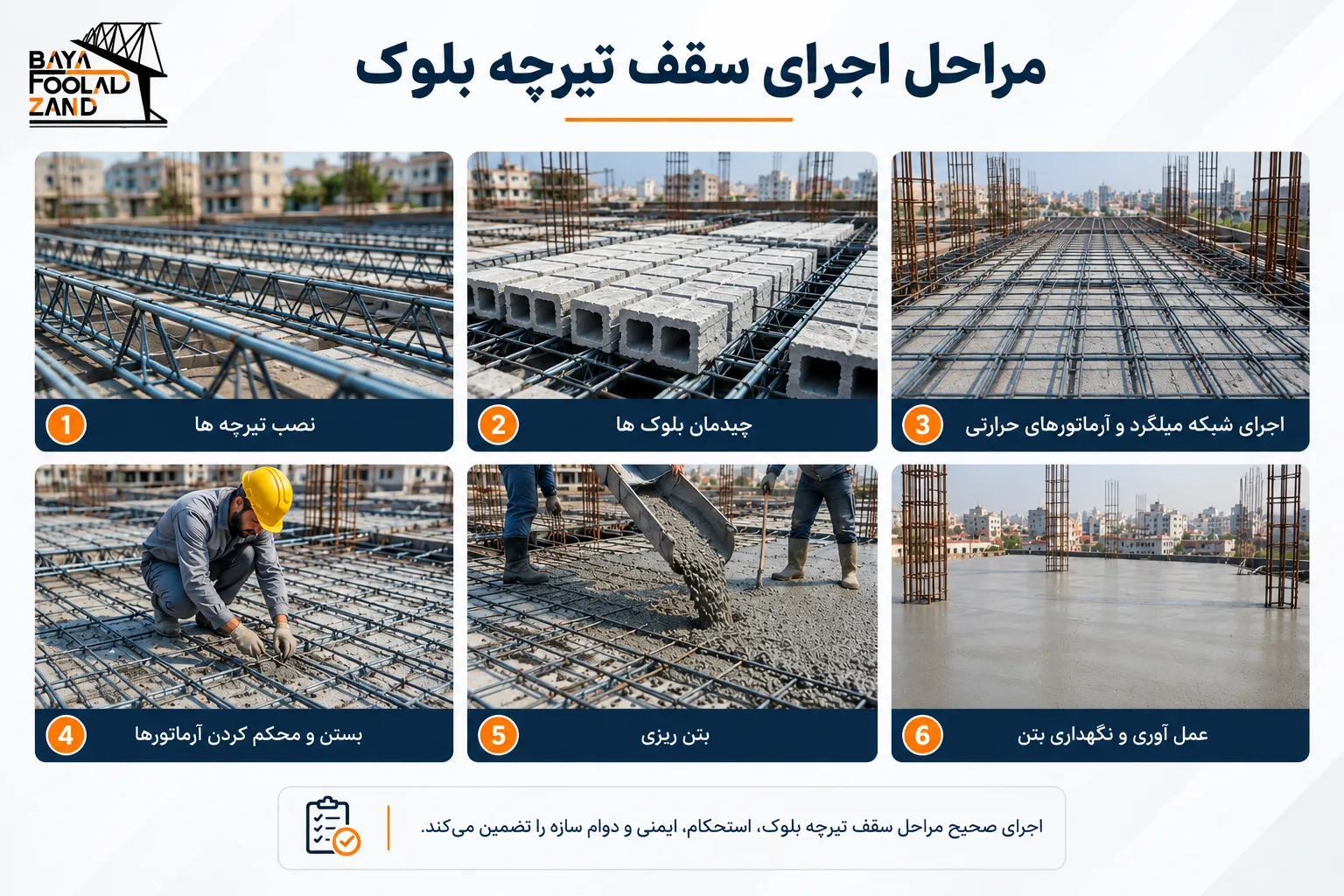

مراحل اجرای سقف تیرچه بلوک

اجرای سقف تیرچه بلوک باید بر اساس نقشه‌های سازه و جزئیات اجرایی پروژه انجام شود. به طور کلی، مراحل اجرا شامل موارد زیر است:

1. آماده‌سازی محل اجرا

پیش از قرار دادن تیرچه‌ها، تکیه‌گاه‌ها، تیرها و محل اجرای سقف بررسی می‌شوند و شرایط لازم برای اجرای سقف آماده می‌شود.

2. قرار دادن تیرچه‌ها

تیرچه‌ها مطابق نقشه و با فاصله مشخص در محل خود قرار می‌گیرند. در این مرحله باید تراز بودن تیرچه‌ها، محل صحیح قرارگیری و سلامت ظاهری آن‌ها بررسی شود.

3. شمع‌بندی

در شرایطی که طراحی و روش اجرای سقف به آن نیاز داشته باشد، شمع‌بندی موقت در زیر تیرچه‌ها اجرا می‌شود تا در زمان اجرای سقف و پیش از رسیدن بتن به مقاومت مورد نیاز، از تغییر شکل ناخواسته جلوگیری شود.

4. اجرای بلوک‌ها

پس از قرارگیری تیرچه‌ها، بلوک‌های سقفی در فواصل بین آن‌ها چیده می‌شوند. بلوک‌های آسیب‌دیده یا شکسته نباید بدون بررسی و تأیید فنی در سقف استفاده شوند.

5. اجرای آرماتورها

میلگردهای حرارتی، آرماتورهای تقویتی و سایر آرماتورهای مورد نیاز مطابق نقشه سازه اجرا می‌شوند.

6. کنترل پیش از بتن‌ریزی

پیش از بتن‌ریزی باید مواردی مانند وضعیت تیرچه‌ها، بلوک‌ها، آرماتورها، شمع‌بندی، بازشوها و تمیزی سطح سقف کنترل شود.

7. بتن‌ریزی

در مرحله نهایی، بتن پوششی مطابق مشخصات فنی پروژه اجرا می‌شود. بتن‌ریزی باید با دقت انجام شود تا جابه‌جایی تیرچه‌ها، آسیب به بلوک‌ها یا تغییر وضعیت آرماتورها ایجاد نشود

مزایای سقف ساخته شده از تیرچه بلوک

همانطور که در ابتدای مقاله بیان کردیم، سقف تیرچه بلوک یکی از پرکاربردترین سقف ها در صنعت ساختمان است، بنابراین این سقف باید مزایای زیادی داشته باشد، به عنوان مثال:

• عایق صدا و حرارت
• لازم نبودن نیروی متخصص
• سرعت اجرا بالا به دلیل از پیش ساخته بودن بیشتر قطعات
• بارمرده سقف را کاهش می‌دهد
• صرفه جویی در مصرف بتن و در نتیجه صرفه جویی اقتصادی
• مقرون به است به علت مصرف کم فولاد
• در برابر نیروهای افقی مانند باد مقاومت بالایی دارند
• عدم نیاز به جرثقیل به دلیل سبک وزن بودن تیرچه ها
• برای اجرای سقف تیرچه بلوک نیروی انسانی کمتری نیاز است زیرا تیرچه و بلوک در کارخانه تولید شده است.

ادامه می توانید با مطالعه مقاله تفاوت تیرچه صنعتی با تیرچه سنتی یا دستی اطلاعات بیشتری راجع به سقف تیرچه بلوک بدست بیاورید.

معایب سقف تیرچه بلوک

نگهداری از تیرچه بعد از خرید تا لحظه کارگزاری کار دشواریست و آسیب هایی از جمله ترک خوردن بتن پاشنه و شکستگی خرپای تیرچه هنگام حمل و نقل اجتناب ناپذیر است.

در برخی موارد در کارگاه های دیگر از مواد بی کیفیت مانند میلگرد های ضایعاتی برای کاهش هزینه در قسمت های داخلی و پنهان تیرچه استفاده می شود که باعث تضعیف قدرت تیرچه می شود.

نکات مهم برای اجرای صحیح سقف تیرچه بلوک

برای دستیابی به عملکرد مناسب سقف، علاوه بر انتخاب تیرچه و بلوک مناسب، کیفیت اجرای آن‌ها نیز اهمیت زیادی دارد.

قبل از بتن‌ریزی، تیرچه‌ها، بلوک‌ها، آرماتورها و شمع‌بندی باید مطابق نقشه کنترل شوند. تیرچه‌های دارای آسیب‌دیدگی قابل‌توجه نباید بدون بررسی فنی مورد استفاده قرار گیرند.

همچنین در زمان بتن‌ریزی باید از جابه‌جایی تیرچه‌ها و آرماتورها جلوگیری شود و عملیات بتن‌ریزی مطابق مشخصات فنی پروژه انجام گیرد.

انتخاب تیرچه استاندارد و خرید از تولیدکننده معتبر نیز اهمیت زیادی دارد؛ زیرا کیفیت مواد اولیه، دقت تولید، کیفیت خرپا و پاشنه بتنی می‌تواند روی عملکرد نهایی سقف تأثیرگذار باشد.

آیا سقف تیرچه بلوک برای همه ساختمان‌ها مناسب است؟

سقف تیرچه بلوک یکی از سیستم‌های رایج ساختمانی است، اما نمی‌توان آن را بدون بررسی شرایط پروژه برای همه ساختمان‌ها مناسب دانست.

نوع سازه، دهانه‌ها، بارگذاری، کاربری ساختمان، شرایط معماری و جزئیات طراحی از عواملی هستند که باید پیش از انتخاب سیستم سقف بررسی شوند. در نتیجه، تصمیم‌گیری نهایی درباره استفاده از سقف تیرچه بلوک باید بر اساس نقشه سازه و نظر طراح سازه انجام شود.

نتیجه گیری

سقف تیرچه بلوک یکی از سیستم‌های متداول اجرای سقف در ساختمان است که از اجزایی مانند تیرچه، بلوک، بتن پوششی و آرماتورهای مورد نیاز تشکیل می‌شود. اجرای صحیح این سیستم می‌تواند به کاهش وزن مرده سقف، کاهش مصرف بتن و اجرای سریع‌تر پروژه کمک کند؛ با این حال، عملکرد نهایی سقف به طراحی سازه، کیفیت مصالح و نحوه اجرای آن وابسته است.

انتخاب تیرچه و بلوک مناسب، رعایت جزئیات آرماتوربندی، اجرای صحیح شمع‌بندی در صورت نیاز و کنترل مراحل پیش از بتن‌ریزی، از مهم‌ترین عوامل مؤثر بر کیفیت سقف تیرچه بلوک هستند. همچنین استفاده از تیرچه باکیفیت و تهیه آن از تولیدکننده معتبر می‌تواند نقش مهمی در اطمینان از کیفیت اجرای سقف داشته باشد.

در نهایت، انتخاب سقف تیرچه بلوک و مشخصات اجزای آن باید متناسب با شرایط پروژه، دهانه، بارگذاری، نوع سازه و نقشه‌های اجرایی انجام شود. برای انتخاب دقیق تیرچه مورد نیاز پروژه نیز بهتر است مشخصات فنی و الزامات طراحی توسط مهندس سازه بررسی شود.

سوالات متداول درباره سقف تیرچه بلوک

سقف تیرچه بلوک چیست؟

سقف تیرچه بلوک یک سیستم سقف متشکل از تیرچه، بلوک، بتن پوششی و آرماتورهای مورد نیاز است که پس از اجرای صحیح اجزا، به صورت یک مجموعه یکپارچه عمل می‌کند.

اجزای اصلی سقف تیرچه بلوک چیست؟

تیرچه، بلوک سقفی، بتن پوششی، میلگردهای حرارتی و بسته به طراحی پروژه، کلاف میانی و آرماتورهای تقویتی از اجزای اصلی این سیستم هستند.

آیا سقف تیرچه بلوک سبک است؟

استفاده از بلوک‌های پرکننده و حذف بخشی از بتن در نواحی غیرضروری می‌تواند به کاهش وزن مرده سقف کمک کند، اما وزن نهایی به مشخصات کامل سیستم سقف بستگی دارد.

مراحل اجرای سقف تیرچه بلوک چیست؟

به طور کلی، آماده‌سازی محل، قرار دادن تیرچه‌ها، شمع‌بندی در صورت نیاز، اجرای بلوک‌ها، آرماتوربندی، کنترل پیش از بتن‌ریزی و اجرای بتن پوششی از مراحل اصلی هستند.

آیا تیرچه صنعتی برای سقف تیرچه بلوک مناسب است؟

تیرچه صنعتی می‌تواند در سیستم سقف تیرچه بلوک مورد استفاده قرار گیرد، مشروط بر اینکه مشخصات آن با طراحی سازه و الزامات فنی پروژه مطابقت داشته باشد.

سقف تیرچه بلوک چه معایبی دارد؟

وابستگی عملکرد سقف به کیفیت تیرچه و اجرای صحیح، حساسیت مراحل شمع‌بندی و بتن‌ریزی و محدودیت در برخی فرم‌های معماری و شرایط خاص از جمله مواردی هستند که باید پیش از انتخاب این سیستم بررسی شوند.
