میلگرد بستر یکی از روشهای متداول برای مسلحکردن و افزایش یکپارچگی دیوارهای بنایی غیرسازهای است. این قطعه مسلحکننده با قرارگیری در بستر ملات، عملکرد دیوار را در برابر نیروهای وارد بر خارج از صفحه بهبود میدهد و میتواند به انتقال مناسبتر نیرو و کنترل رفتار دیوار در هنگام زلزله کمک کند.
با توجه به اهمیت عملکرد اجزای غیرسازهای در ساختمان، ضوابط مربوط به طراحی و اجرای این دیوارها در پیوست ششم استاندارد ۲۸۰۰ مورد توجه قرار گرفته است. همچنین برای طراحی لرزهای دیوارهای بنایی غیرسازهای مسلح به میلگرد بستر، ضابطه شماره ۷۲۹ سازمان برنامه و بودجه کشور جزئیات تخصصیتری ارائه میکند.
در این مقاله از بایا فولاد زند، ضوابط مهم میلگرد بستر در آیین نامه 2800، حداقل سطح مقطع، فاصله مجاز قطعات مسلحکننده، انواع میلگرد بستر و نکات مهم اجرای آن را بررسی میکنیم.
میلگرد بستر چیست؟

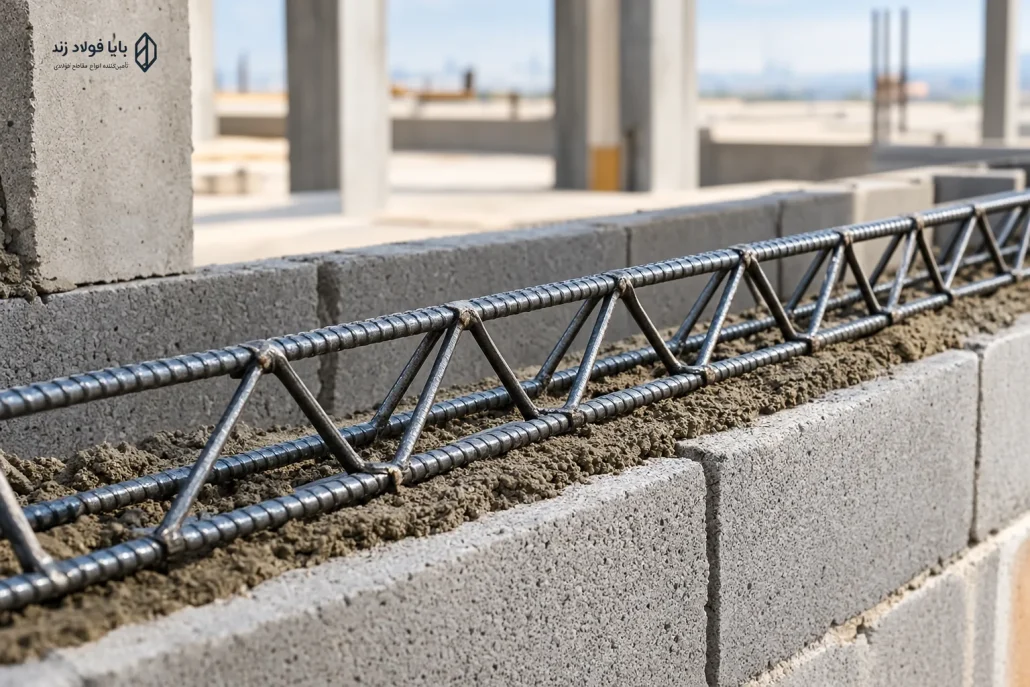

میلگرد بستر نوعی قطعه مسلحکننده است که در بستر افقی دیوار و داخل ملات قرار میگیرد. این قطعه معمولاً به شکل نردبانی یا خرپایی تولید میشود و از دو میلگرد طولی و اجزای عرضی تشکیل شده است.
هدف اصلی استفاده از میلگرد بستر، افزایش یکپارچگی دیوار و بهبود رفتار آن در برابر نیروهای جانبی، بهخصوص نیروهای ناشی از زلزله، است.
در دیوارهای بلوکی که با ملات اجرا میشوند، میتوان از میلگرد بستر خرپایی یا نردبانی استفاده کرد. در مقابل، برای دیوارهایی که با ملات بستر نازک یا چسبهای پلییورتان اجرا میشوند، جزئیات مسلحسازی میتواند متفاوت باشد و استفاده از بستهای فولادی نازک منقطع یا پیوسته مطرح میشود.
بنابراین انتخاب روش تسلیح دیوار نباید صرفاً بر اساس نام محصول انجام شود و باید با نوع بلوک، نوع ملات، جزئیات اتصال دیوار به سازه و الزامات طراحی پروژه هماهنگ باشد.
میلگرد بستر در آیین نامه 2800 چه جایگاهی دارد؟
یکی از مهمترین منابع برای بررسی الزامات لرزهای دیوارهای غیرسازهای، پیوست ششم استاندارد ۲۸۰۰ است. این پیوست با هدف ارائه ضوابط طراحی و اجرای اجزای غیرسازهای معماری تدوین شده و ضوابطی برای دیوارهای بلوکی و نحوه پایدارسازی آنها ارائه میکند.
در ضوابط مربوط به دیوارهای بلوکی، عملکرد دوطرفه دیوار در جهت افقی مورد توجه قرار گرفته و برای مسلحکردن دیوار، استفاده از ابزار مناسب پیشبینی شده است. در دیوارهای بلوکی اجراشده با ملات، این مسلحسازی میتواند با استفاده از میلگرد بستر خرپایی یا نردبانی انجام شود.
این موضوع نشان میدهد که میلگرد بستر صرفاً یک قطعه اجرایی برای افزایش استحکام ظاهری دیوار نیست، بلکه باید بخشی از سیستم طراحی و مهار دیوار غیرسازهای در نظر گرفته شود.
حداقل سطح مقطع میلگرد بستر طبق استاندارد 2800
یکی از مهمترین اعداد مورد توجه در ضوابط مربوط به میلگرد بستر، حداقل سطح مقطع قطعه مسلحکننده است.
مطابق متن پیوست ششم، حداقل سطح مقطع قطعه مسلحکننده برابر با ۰٫۰۰۰۳ سطح مقطع مؤثر دیوار در برش خارج از صفحه در نظر گرفته میشود. همچنین حداکثر فاصله قائم قطعات مسلحکننده در ارتفاع دیوار یک متر تعیین شده است و قطعه باید بر اساس آن طراحی و محاسبه شود.
به زبان ساده، این ضابطه به این معنا نیست که برای تمام دیوارها میتوان یک میلگرد بستر با مشخصات ثابت تجویز کرد. مشخصات نهایی قطعه مسلحکننده باید با توجه به شرایط دیوار و محاسبات طراحی تعیین شود.
بنابراین عبارتهایی مانند «برای تمام دیوارها یک سایز میلگرد بستر کافی است» نمیتواند مبنای مناسبی برای طراحی یک پروژه واقعی باشد.
فاصله میلگرد بستر در آیین نامه 2800 چقدر است؟
بر اساس ضوابط پیوست ششم، حداکثر فاصله قائم قطعات مسلحکننده در ارتفاع دیوار یک متر است. با این حال، این مقدار یک حد بالایی است و به این معنا نیست که در تمام پروژهها باید میلگرد بستر دقیقاً با فاصله یک متر اجرا شود. فاصله واقعی باید بر اساس طراحی و شرایط دیوار تعیین شود.
عواملی مانند موارد زیر میتوانند در تعیین جزئیات تسلیح دیوار مؤثر باشند:
- ارتفاع و طول دیوار
- ضخامت دیوار
- نوع بلوک یا مصالح بنایی
- نوع ملات
- شرایط تکیهگاهی دیوار
- نحوه اتصال دیوار به سازه
- شرایط لرزهای محل پروژه
- میزان نیروهای وارد بر دیوار
- وجود یا عدم وجود وادار و سایر اجزای مهاربندی
به همین دلیل، استفاده از یک فاصله ثابت برای تمام ساختمانها بدون توجه به طراحی سازهای و جزئیات اجرایی، رویکرد دقیقی نیست.
انواع میلگرد بستر مطابق ضوابط
میلگرد بستر مورد استفاده در دیوارهای بلوکی معمولاً در دو شکل اصلی تولید میشود:
میلگرد بستر نردبانی
در میلگرد بستر نردبانی، دو عضو طولی توسط اعضای عرضی به یکدیگر متصل میشوند. این ساختار باعث میشود قطعه بتواند در بستر ملات قرار گرفته و به شکل یک شبکه مسلحکننده در امتداد دیوار عمل کند.
میلگرد بستر خرپایی
میلگرد بستر خرپایی نیز از دو عضو طولی تشکیل شده که با اعضای مورب به یکدیگر متصل میشوند. شکل خرپایی باعث ایجاد یک سیستم منسجمتر میان اعضای طولی و انتقال مناسب نیرو در قطعه میشود.
انتخاب میان نوع نردبانی و خرپایی باید با توجه به نوع دیوار، روش اجرا و جزئیات طراحی پروژه انجام شود.
جنس میلگرد بستر باید چگونه باشد؟
موضوع خوردگی میلگرد بستر نیز در ضوابط مربوط به دیوارهای غیرسازهای مورد توجه قرار گرفته است.
بر اساس متن پیوست ششم، میلگردها و بستهای مورد استفاده باید مطابق ضوابط مبحث هشتم مقررات ملی ساختمان، در موارد لازم از جنس فولاد ضدزنگ، فولاد گالوانیزه یا میلگرد آجدار سردنورد باشند. در متن نسخه منتشرشده اسفند ۱۴۰۳ همچنین بر حفاظت مناسب میلگردها و بستها در برابر خوردگی تأکید شده است.
انتخاب نوع پوشش و جنس قطعه باید با شرایط محیطی پروژه و الزامات طراحی هماهنگ باشد. در محیطهایی که احتمال تماس با رطوبت یا عوامل خورنده وجود دارد، توجه به حفاظت در برابر خوردگی اهمیت بیشتری پیدا میکند.
آیا میلگرد بستر به تنهایی برای مهار دیوار کافی است؟
خیر. یکی از نکات مهم در اجرای دیوارهای غیرسازهای این است که میلگرد بستر را نباید بهعنوان جایگزین تمام اجزای مهار دیوار در نظر گرفت.
میلگرد بستر، بخشی از سیستم مسلحسازی دیوار است؛ در حالی که پایدارسازی دیوار در برابر حرکت خارج از صفحه و همچنین نحوه اتصال آن به سازه میتواند به اجزای دیگری مانند وادارها، اتصالات مناسب و جزئیات جداسازی نیاز داشته باشد.
برای مثال، در متن پیوست ششم، در شرایطی که طول دیوار از مقدار مجاز بیشتر شود، استفاده از عضو قائم فولادی یا بتنی بهعنوان تکیهگاه برای مهار خارج از صفحه دیوار و اجزای مسلحکننده آن مطرح شده است. در نسخه مورد بررسی، این مقدار حداکثر ۴ متر ذکر شده است.
بنابراین طراحی دیوار باید بهصورت یک سیستم یکپارچه انجام شود و نمیتوان صرفاً با اضافهکردن میلگرد بستر، تمام الزامات مهار دیوار را پوشش داد.
تفاوت میلگرد بستر با وال پست چیست؟
میلگرد بستر و وال پست هر دو در سیستم مهار و کنترل رفتار دیوارهای غیرسازهای کاربرد دارند، اما عملکرد آنها یکسان نیست.
میلگرد بستر در بستر افقی دیوار قرار میگیرد و وظیفه اصلی آن مسلحکردن دیوار و افزایش یکپارچگی آن است.
در مقابل، وادار و سایر اجزای مهاربندی قائم میتوانند بهعنوان تکیهگاه دیوار در برابر حرکت خارج از صفحه عمل کنند.
به همین دلیل، انتخاب بین این اجزا یا ترکیب آنها باید براساس طراحی پروژه انجام شود. استفاده از یک سیستم بهجای سیستم دیگر بدون بررسی شرایط دیوار میتواند باعث ایجاد جزئیات اجرایی نامناسب شود.
نحوه اجرای میلگرد بستر
اجرای میلگرد بستر باید همزمان با دیوارچینی انجام شود. بهطور کلی، مراحل اجرا شامل موارد زیر است:
۱. بررسی نقشه و جزئیات اجرایی
پیش از شروع دیوارچینی باید نقشههای سازه و معماری و جزئیات مهار دیوار بررسی شود. محل اجرای میلگرد بستر، نحوه اتصال آن و سایر اجزای مهار باید مشخص باشد.

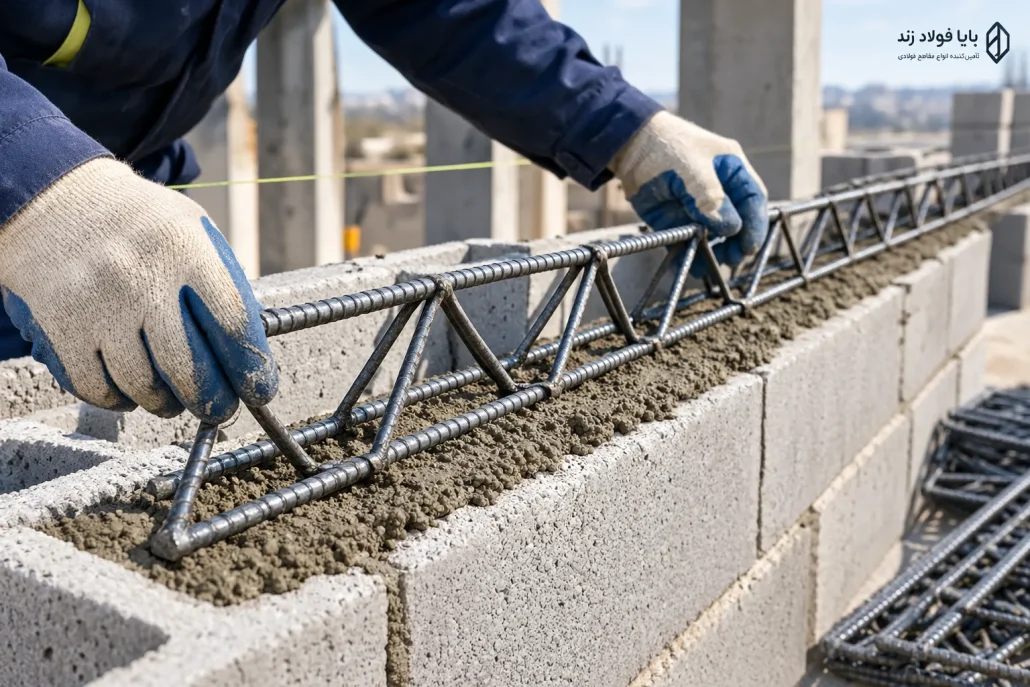

۲. قرار دادن میلگرد بستر در بستر ملات
میلگرد بستر باید در محل مشخصشده در بستر ملات قرار گیرد و بهگونهای اجرا شود که در سیستم دیوار بهدرستی محصور و درگیر شود.
۳. رعایت پوشش مناسب ملات
قطعه مسلحکننده نباید بهصورت نامناسب در سطح دیوار باقی بماند. نحوه قرارگیری آن باید مطابق جزئیات اجرایی پروژه باشد تا عملکرد مورد انتظار تأمین شود.
۴. اتصال مناسب به اجزای مهار
در محلهایی که اتصال میلگرد بستر به اجزای قائم یا سازه پیشبینی شده است، باید از جزئیات اتصال مورد تأیید طراحی استفاده شود.
۵. کنترل اجرای ردیفهای بعدی
اجرای میلگرد بستر باید در تمام ارتفاع دیوار طبق فواصل تعیینشده در طراحی ادامه پیدا کند و در حین دیوارچینی، محل و کیفیت اجرای قطعات کنترل شود.
در خرید میلگرد بستر به چه نکاتی توجه کنیم؟
صرف خرید یک قطعه فلزی با عنوان «میلگرد بستر» برای اجرای اصولی دیوار کافی نیست. مشخصات محصول باید با نیاز پروژه و جزئیات طراحی مطابقت داشته باشد.
هنگام خرید بهتر است موارد زیر بررسی شود:
- نوع میلگرد بستر؛ نردبانی یا خرپایی
- ابعاد و عرض قطعه
- مشخصات اعضای طولی و عرضی
- کیفیت جوش و اتصال اجزای قطعه
- مقاومت و مشخصات فولاد
- کیفیت پوشش ضدخوردگی در محصولات گالوانیزه
- یکنواختی ابعاد قطعات
- سلامت محصول هنگام تحویل
- تناسب محصول با نوع بلوک و ضخامت دیوار
- امکان تأمین محصول در حجم مورد نیاز پروژه
برای پروژههایی که اجرای دیوارهای غیرسازهای آنها بر اساس جزئیات مهندسی انجام میشود، انتخاب محصول استاندارد و کنترل مشخصات آن پیش از اجرا اهمیت زیادی دارد.
برای بررسی مشخصات محصول و انتخاب گزینه متناسب با نیاز پروژه، میتوانید مشخصات [میلگرد بستر بایا فولاد زند] را بررسی کنید.
نقش کیفیت تولیدکننده در عملکرد میلگرد بستر
کیفیت میلگرد بستر تنها به جنس مفتولهای استفادهشده محدود نمیشود. نحوه تولید، دقت ابعادی، کیفیت اتصال اعضای طولی و عرضی، یکنواختی محصول و کیفیت پوشش نیز در عملکرد نهایی قطعه اهمیت دارند.
در سفارشهای پروژهای، کنترل کیفیت محصول پیش از ارسال اهمیت بیشتری پیدا میکند؛ زیرا اختلاف در ابعاد یا کیفیت اتصال قطعات میتواند در زمان اجرا مشکل ایجاد کند.
از طرف دیگر، نحوه بستهبندی، جابهجایی و نگهداری محصول نیز باید به شکلی باشد که قطعات تا زمان مصرف دچار آسیب یا تغییر شکل نشوند.
به همین دلیل، هنگام انتخاب تأمینکننده میلگرد بستر، علاوه بر قیمت، باید مشخصات فنی، کیفیت تولید و امکان تأمین منظم محصول نیز بررسی شود.
آیا ضابطه 729 با استاندارد 2800 مرتبط است؟
بله، اما این دو را نباید یک سند واحد در نظر گرفت.
پیوست ششم استاندارد ۲۸۰۰ الزامات مربوط به طراحی و اجرای اجزای غیرسازهای را ارائه میکند، در حالی که نشریه یا ضابطه ۷۲۹ با عنوان «راهنمای طراحی لرزهای دیوارهای بنایی غیرسازهای مسلح به میلگرد بستر» به شکل تخصصیتری به رفتار لرزهای، طراحی و الزامات اجرایی دیوارهای مسلح به میلگرد بستر میپردازد. این ضابطه توسط امور فنی و اجرایی سازمان برنامه و بودجه کشور تدوین شده است.
بنابراین در پروژههایی که طراحی دقیق دیوار مسلح به میلگرد بستر مورد نیاز است، مطالعه و استفاده همزمان از ضوابط مرتبط میتواند تصویر کاملتری از الزامات طراحی و اجرا ارائه کند.
اشتباهات رایج در اجرای میلگرد بستر
برخی اشتباهات میتوانند باعث شوند عملکرد مورد انتظار از سیستم مسلحکننده دیوار حاصل نشود. مهمترین موارد عبارتاند از:
استفاده از محصول بدون بررسی مشخصات فنی
هر محصولی که با عنوان میلگرد بستر عرضه میشود لزوماً برای هر پروژه مناسب نیست. ابعاد، نوع قطعه و مشخصات فولاد باید بررسی شود.
تعیین فاصله میلگرد بدون توجه به طراحی
حداکثر فاصله یک متر به معنای تجویز فاصله یکسان برای تمام پروژهها نیست. فاصله قطعات باید مطابق طراحی و شرایط دیوار تعیین شود.
بیتوجهی به اتصال دیوار به سازه
مسلحکردن بستر دیوار به تنهایی تمام مشکل مهار دیوار را حل نمیکند. نحوه اتصال دیوار به اجزای سازه و امکان حرکت نسبی آن نیز باید در طراحی دیده شود.
استفاده از محصول آسیبدیده یا تغییرشکلیافته
خمشدگی، آسیب پوشش یا تغییر شکل نامناسب میلگرد بستر میتواند اجرای صحیح آن را دشوار کند.
حذف جزئیات مهاربندی به دلیل استفاده از میلگرد بستر
میلگرد بستر نباید بدون بررسی طراحی جایگزین وادار یا سایر اجزای لازم سیستم مهار شود.
جمعبندی ضوابط میلگرد بستر در آیین نامه 2800
میلگرد بستر یکی از روشهای تسلیح دیوارهای بنایی غیرسازهای است که در ضوابط پیوست ششم استاندارد ۲۸۰۰ مورد توجه قرار گرفته است. برای دیوارهای بلوکی اجراشده با ملات، استفاده از میلگرد بستر خرپایی یا نردبانی پیشبینی شده و حداقل سطح مقطع قطعه مسلحکننده برابر با ۰٫۰۰۰۳ سطح مقطع مؤثر دیوار در برش خارج از صفحه ذکر شده است. همچنین حداکثر فاصله قائم قطعات مسلحکننده در ارتفاع دیوار یک متر تعیین شده و قطعه باید بر اساس شرایط پروژه طراحی و محاسبه شود.
در عین حال، این اعداد نباید بهعنوان یک دستورالعمل مستقل برای تمام پروژهها تلقی شوند. نوع دیوار، مصالح، ابعاد، شرایط تکیهگاهی، نیروهای وارد بر دیوار و جزئیات اتصال به سازه در طراحی نهایی مؤثر هستند.
برای طراحی لرزهای تخصصی دیوارهای بنایی مسلح به میلگرد بستر نیز ضابطه ۷۲۹ مرجع تخصصیتری محسوب میشود و جزئیات طراحی و اجرایی بیشتری ارائه میکند.
در نتیجه، اجرای صحیح میلگرد بستر زمانی میتواند عملکرد مورد انتظار را ایجاد کند که محصول مناسب، طراحی صحیح و اجرای دقیق در کنار یکدیگر قرار بگیرند.
خرید میلگرد بستر از بایا فولاد زند
انتخاب میلگرد بستر مناسب، فقط به خرید یک محصول فولادی محدود نمیشود؛ ابعاد، مشخصات فنی، کیفیت ساخت، نوع میلگرد بستر و تناسب آن با شرایط دیوار و الزامات اجرایی پروژه باید پیش از خرید بررسی شود. استفاده از محصولی با مشخصات نامناسب میتواند بر کیفیت اجرای دیوار و عملکرد مورد انتظار سیستم مسلحکننده تأثیر بگذارد.
بایا فولاد زند با تمرکز بر تأمین تجهیزات و مقاطع مورد استفاده در صنعت ساختمان، امکان تهیه میلگرد بستر را برای پروژههای ساختمانی فراهم میکند. پیش از ثبت سفارش، بهتر است مشخصات موردنیاز پروژه، ابعاد دیوار، نوع مصالح بنایی و شرایط اجرای آن بررسی شود تا محصول متناسب با نیاز پروژه انتخاب شود.
برای خرید میلگرد بستر و دریافت اطلاعات درباره مشخصات محصول، نحوه سفارش و شرایط تأمین، با کارشناسان مجموعه در ارتباط باشید.
سوالات متداول
میلگرد بستر در آیین نامه 2800 چه کاربردی دارد؟
میلگرد بستر برای مسلحکردن دیوارهای بنایی غیرسازهای و بهبود یکپارچگی و رفتار آنها در برابر نیروهای وارد بر خارج از صفحه استفاده میشود. پیوست ششم استاندارد ۲۸۰۰ استفاده از میلگرد بستر خرپایی یا نردبانی را برای دیوارهای بلوکی اجراشده با ملات مطرح کرده است.
حداقل سطح مقطع میلگرد بستر طبق استاندارد 2800 چقدر است؟
طبق متن پیوست ششم، حداقل سطح مقطع قطعه مسلحکننده برابر با ۰٫۰۰۰۳ سطح مقطع مؤثر دیوار در برش خارج از صفحه است.
حداکثر فاصله میلگرد بستر چقدر است؟
حداکثر فاصله قائم قطعات مسلحکننده در ارتفاع دیوار یک متر است؛ اما فاصله نهایی باید براساس طراحی و شرایط پروژه تعیین شود.
آیا میلگرد بستر جایگزین وال پست است؟
خیر. میلگرد بستر وظیفه مسلحکردن و افزایش یکپارچگی دیوار را دارد و نباید بدون بررسی طراحی بهعنوان جایگزین تمام اجزای مهار دیوار در نظر گرفته شود.
میلگرد بستر نردبانی بهتر است یا خرپایی؟
انتخاب نوع میلگرد بستر باید براساس نوع دیوار، روش اجرا، مشخصات مصالح و جزئیات طراحی انجام شود و نمیتوان یک نوع را برای تمام پروژهها مناسب دانست.
برای طراحی میلگرد بستر چه مرجعی استفاده میشود؟
پیوست ششم استاندارد ۲۸۰۰ الزامات مربوط به اجزای غیرسازهای را ارائه میکند و ضابطه ۷۲۹ نیز بهطور تخصصی به طراحی لرزهای دیوارهای بنایی غیرسازهای مسلح به میلگرد بستر میپردازد.
