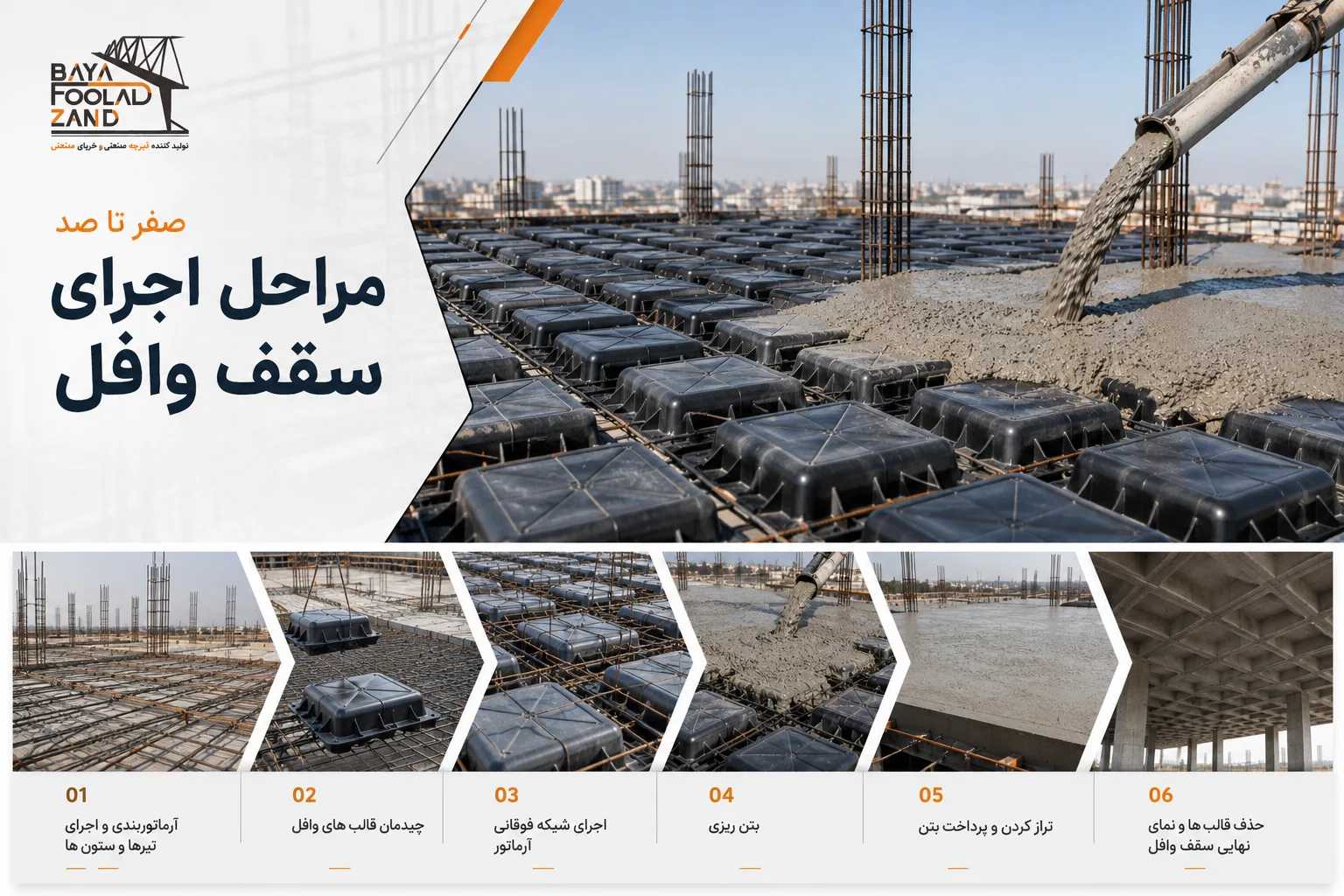

صفر تا صد مراحل اجرای سقف وافل

اجرای سقف وافل این روزاها بسیار مورد توجه مهندسین و پیمانکاران قرار گرفته است، زیرا دارای ویژگی های مثبت زیادی است و از لحاظ اقتصادی بصرفه است. در این مقاله از سایت بایا فولاد زند صفر تا صد مراحل اجرای سقف وافل را به طور کامل شرح می دهیم.

اقدامات لازم قبل از اجرای سقف وافل

پیش از شروع اجرای سقف وافل، لازم است نقشه‌های سازه‌ای و اجرایی به دقت بررسی شوند و مشخصات سقف با شرایط واقعی پروژه مطابقت داده شود. نوع سقف وافل، ابعاد و نوع قالب، محل ستون‌ها و تیرها، بازشوها، نواحی توپر، ضخامت دال و جزئیات آرماتوربندی باید پیش از شروع عملیات اجرایی مشخص باشند.

برای آشنایی با نحوه بررسی پلان، علائم، مقاطع، محل قالب‌ها و جزئیات آرماتوربندی، پیشنهاد می‌کنیم مقاله نقشه خوانی سقف وافل را نیز مطالعه کنید.

همچنین تجهیزات مورد نیاز مانند قالب‌های وافل، جک‌ها یا اسکافلد، سیستم زیرسازی، مصالح آرماتوربندی و تجهیزات بتن‌ریزی باید پیش از شروع کار آماده و بررسی شوند.

کنترل این موارد در ابتدای کار می‌تواند از تغییرات و خطاهای اجرایی در مراحل بعدی جلوگیری کند.

کنترل زیرسازی و شاسی‌کشی سقف وافل

زیرسازی یکی از مهم‌ترین مراحل اجرای سقف وافل است؛ زیرا وزن قالب‌ها، آرماتورها و بتن تازه باید به صورت ایمن توسط سیستم نگهدارنده تحمل شود.

در این مرحله، موقعیت پایه‌ها، جک‌ها یا اسکافلد و همچنین المان‌های افقی زیر قالب‌ها باید مطابق نقشه و روش اجرای پروژه تنظیم شوند. تراز بودن زیرسازی و شاسی‌کشی اهمیت زیادی دارد؛ زیرا هرگونه اختلاف تراز می‌تواند روی ارتفاع نهایی سقف و نحوه قرارگیری قالب‌ها تأثیر بگذارد.

فاصله پایه‌های نگهدارنده نیز نباید به صورت یک عدد ثابت برای تمام پروژه‌ها تعیین شود و باید بر اساس بارهای اجرایی، سیستم زیرسازی و مشخصات پروژه محاسبه و اجرا شود.

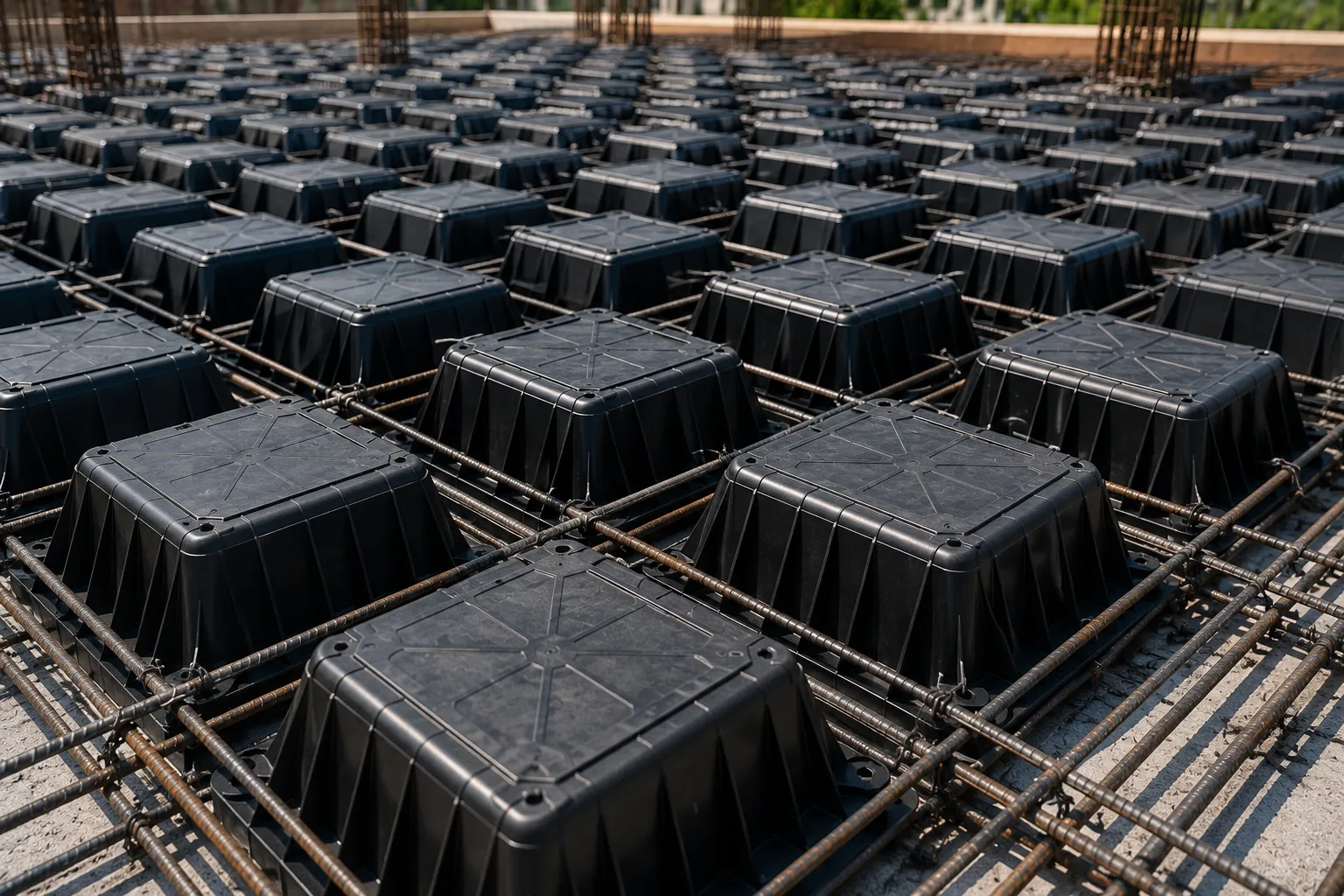

نحوه صحیح چیدمان قالب‌های وافل

پس از تکمیل زیرسازی، قالب‌های وافل مطابق پلان اجرایی در محل خود قرار می‌گیرند. در این مرحله باید به جهت چیدمان قالب‌ها، فاصله آن‌ها از ستون‌ها و دیوارهای برشی، محل بازشوها و نواحی توپر توجه ویژه‌ای شود.

قالب‌ها باید به صورت منظم و پایدار روی زیرسازی قرار بگیرند و از جابه‌جایی آن‌ها در زمان آرماتوربندی و بتن‌ریزی جلوگیری شود.

یکی از اشتباهات رایج در این مرحله، اجرای چیدمان قالب‌ها بدون تطبیق با نقشه سازه است. محل اولین قالب در هر امتداد و نحوه پایان چیدمان در اطراف ستون‌ها و لبه‌های سقف باید مطابق نقشه اجرایی تعیین شود.

آرماتوربندی سقف وافل چگونه انجام می‌شود؟

پس از تکمیل قالب‌بندی، عملیات آرماتوربندی مطابق نقشه سازه انجام می‌شود. در این مرحله، میلگردهای اصلی و تقویتی در موقعیت مشخص قرار گرفته و جزئیات مربوط به تکیه‌گاه‌ها، اطراف ستون‌ها، بازشوها و لبه‌های سقف اجرا می‌شوند.

نکته مهم این است که قطر، تعداد و فاصله میلگردها برای تمام پروژه‌ها یکسان نیست و باید دقیقاً مطابق محاسبات و نقشه سازه اجرا شود.

همچنین باید کاور بتن، موقعیت صحیح میلگردها و نحوه مهار آن‌ها پیش از بتن‌ریزی کنترل شود تا در زمان بتن‌ریزی جابه‌جا نشوند.

نکات مهم بتن‌ریزی سقف وافل

بتن‌ریزی باید مطابق مشخصات فنی پروژه و به صورت منظم انجام شود. بتن باید به طور مناسب در فضای بین تیرچه‌های سقف جریان پیدا کند و تمام بخش‌های مورد نیاز به خوبی پر شوند.

استفاده صحیح از ویبراتور برای تراکم بتن اهمیت زیادی دارد؛ زیرا عدم تراکم مناسب می‌تواند باعث ایجاد حفره و کرموشدگی در بتن شود. در مقابل، ویبره بیش از حد نیز می‌تواند مشکلاتی ایجاد کند و باید متناسب با شرایط بتن و روش اجرا انجام شود.

در زمان بتن‌ریزی همچنین باید از جابه‌جایی قالب‌ها، آرماتورها و سایر اجزای سقف جلوگیری شود.

قالب‌برداری سقف وافل چه زمانی انجام می‌شود؟

زمان قالب‌برداری را نمی‌توان برای تمام پروژه‌ها با یک عدد ثابت تعیین کرد. زمان باز کردن قالب‌ها به عواملی مانند مقاومت کسب‌شده بتن، نوع عضو، دمای محیط، شرایط عمل‌آوری، مشخصات بتن و الزامات طراحی و اجرایی پروژه بستگی دارد.

به همین دلیل، قالب‌برداری باید بر اساس ضوابط فنی پروژه و پس از اطمینان از دستیابی بتن به مقاومت لازم انجام شود. باز کردن قالب‌ها نیز باید به صورت کنترل‌شده و بدون وارد کردن ضربه یا بار ناگهانی به سقف انجام گیرد.

کنترل سقف وافل قبل از بتن‌ریزی

پیش از بتن‌ریزی، یک مرحله کنترل نهایی باید انجام شود. در این مرحله باید وضعیت قالب‌ها، زیرسازی، آرماتورها، بازشوها، نواحی توپر، تراز سقف و تمیزی سطح کار بررسی شود.

همچنین لازم است مشخصات آرماتورهای اجراشده با نقشه سازه تطبیق داده شود و از تثبیت مناسب قالب‌ها و آرماتورها اطمینان حاصل شود.

این کنترل می‌تواند بسیاری از خطاهایی را که پس از بتن‌ریزی اصلاح آن‌ها دشوار یا پرهزینه است، پیش از اجرای بتن شناسایی کند.

از جمله مزایای اجرای سقف وافل می توان به موراد زیر اشاره نمود:

مراحل اجرای سقف وافل، ساده است، سازگار بودن اجرای این سیستم با موقعیت فنی و اجرایی در کشور نسبت به سایر سیستم های مشابه سقف مثل: سقف تیرچه بلوک، یو بوت، کوبیاکس، بابلدک، تیردال و پیش تنیده آسان تر است.

نحوه اجرای سقف وافل

اجرای سقف وافل با اسکلت فلزی بدون تجهیزات و تکنولوژی خاص توسط آموزش به گروه های مختلف آرماتوربندی و با کمک تجهیزات در دسترس ممکن است. برهمین اساس بیشتر مهندسان مشتاق اجرای سقف وافل می باشند، چونکه بسیار کاربردی و آسان است.

نحوه اجرای سقف وافل چند مدل است؟

نحوه اجرای سقف وافل دوطرفه و یکطرفه به دو مدل قابل اجرا است: مدل تخت و مدولار. نحوه اجرای این دو مدل تا حد زیادی مشابه است ولی در زمان استفاده از قالب فلزی و پلای وود با یکدیگر تفاوت دارند.

خصوصیات اجرای سقف وافل تخت: سرعت کار بالا، قالب ها دارای چیدمان منظم تری هستند، کیفیت بالای بتن قابل نمایش است و کارگران پروژه با سطح ایمنی بالایی به اجرای آن خواهند پرداخت.

خصوصیات اجرای سقف وافل مدولار: نیازمند دقت زیاد برای اجرا دارد، احتیاج کمتر به پلای وود و راهکاری عالی برای دهانه های متعارف.

مراحل اجرای سقف وافل از صفر تا صد

نحوه اجرای سقف وافل بسیار مهم است زیرا هرگونه خطا در مراحل اجرایی می تواند منجر به شکست به پروژه شود. قبل از هر چیزی باید تجهیزات مورد نیاز برای اجرای سقف وافل را بررسی کنیم:

• قالب وافل
• پایه های نگهدارنده برای حمایت از قالب ها شامل: جک و داربست به عنوان المان های عمودی و پروفیل لوله، قوطی و چهارتراش به عنوان المان افقی
• آرماتور:
  • میلگردهای فولادی برای تقویت سقف
  • خاموت و سایر اتصالات برای ایجاد شبکه آرماتور
• قالب فلزی، ورق فلزی و یا تخته چوب برای قسمت‌های توپر سقف

در ادامه مراحل اجرای سقف وافل از نوع مدولار را بصورت گام به گام توضیح خواهیم داد.

مرحله اول: زیرسازی سقف وافل

مرحله اول یکی از مهم ترین مراحل اجرای سقف وافل است. در این بخش باید براساس اصول قالب بندی، ارتفاع و بارهای وارد شده برای تحمل شرایط جایگذاری گوناگون و توجه به نکات ایمنی طراحی و سپس اجرا گردد. اولین کار برای اجرای سقف وافل، اسکافلد گذاری یا شمع بندی است وه بعد آن می توانیم شاسی کشی سقف را اجرا کنیم.

شمع بندی برای پروژه های بکار می رود که سقف ارتفاعی حدودا 3 الی 3.5 متر داشته باشد. اگر در پروژه دیگری ارتفاع سقف بیشتر شد، از اسکولفد یا جک های بلند باید استفاده کرد. در این مراحله از مراحل اجرای سقف وافل باید نکات زیر را بخوبی اجرا نمود: چیدن درست قالب وافل یکطرفه و دوطرفه کار یکدیگر، تنظیم کردن تراز سقف، اعمال کردن خیزمنفی و بالا بردن سطح ایمنی. روش دیگری که باید برای زیرسازی سقف وافل در ساختمان انجام داد، بهره گرفتن از جک فلزی با فاصله های مشابه است. فاصله بین جک ها را می توانیم با تکنیک های مهندسی برای هر پروژه ای حساب کنیم. بر روی پایه های زیرین از المان هایی در دولایه و در دو راستای متعامد بعلت ایجاد کردن نشیمن گاهی برای جایگذاری قالب های وافل کمک گرفته می شود. این المان ها می توانند در انواع مختلفی چون: پروفیل لوله داربستی، قوطی فلزی و چهارتراش های چوبی باشند.

مرحله دوم: جایگذاری قالب های وافل

مرحله دوم در اجرای سقف وافل باید قالب بندی سقف وافل را انجام دهیم. قالب وافل دوطرفه یا یکطرفه را براساس ویژگی های نقشه های اجرایی روی پروفیل های زیرین می چینیم که چون مدل سقف وافل از نوع مدولار است، سرعت بالایی دارد. در این مرحله باید فاصله اولین قالب در هر امتداد از ستون ها و دیوارهای برشی و هماهنگی با جهت و چینش قالب ها با نقشه اجرایی بسیار توجه کرد، چونکه در طراحی سقف وافل باید بخش هایی از سقف را بصورت دال توپر طراحی و اجرا گردد.

مرحله سوم: آرماتوربندی سقف وافل

از دیگر مزایای اجرای سقف وافل یکطرفه و دوطرفه می توان به اجرای کامل آرماتوربندی سقف بدون نیاز به تیرچه اماده توجه کرد. به همین علت پس از پایان چیدن قالب های وافل آرماتوربندی، سقف وافل براساس خصوصیات نقشه های اجرایی شروع می شود. در اول این مرحله میلگردهای اصلی و تقویتی باید پایین تیرچه ها اجرا شوند. سپس کلاهک های برشی در محل تکیه گاه سرستون ها و دیوارهای برشی و تیرهای مدفون سقف در اطراف بازشورها یا لبه دال ها پیاده و اجرا می شوند.

مرحله چهارم: بتن ریزی

در این مرحله از مراحل اجرای سقف وافل، باید بتن ریزی سقف را انجام دهیم. بتن ریزی یک حرکت متوالی در یک جهت توسط نیروهای پیمانکار سقف انجام می گردد.فضای میان تیرچه ها به آسانی با بتن پر شده، زیرا فضاهای بتن ریزی و تارکم کم آرماتور در دسترس است. توجه داشته باشید که بتن ها باید با کمک ویبراتور متراکم شوند و ویبراتور در درون تیرچه ها بصورت منظم در فاصله های مشخص فرو رود که دو قسمت پس از لرزیدن با یکدیگر همپوشانی پیدا کنند.

مرحله پنجم: باز شدن قالب های وافل

دلایل مختلفی چون: دمای روی بتن ها، نوع سیمان، ضخامت سقف و نحوه قالب بندی برزمان بتن گیری و جداسازی قالب ها موثر است. مدت زمان لازم برای برداشتن قالب ها زمانی است که بتن ها 70درصد مقاومت مشخصه را کسب کرده باشد. در این مرحله از اجرای سقف وافل، قالب های زیری را جدا نموده. قالب برداری باید بصورت مرحله به مرحله و عدم وارد کردن فشار توسط مجری سقف وافل انجام شود و تحت تاثیر بارهای وارد شده ناگهانی قرار نگیرد.

پس از اینکه مراحل اجرای سقف وافل از صفر تا صد انجام گرفت، می توان به سایر مراحل پروژه رسیدگی نمود. بطور کلی زمان لازم برای مراحل اجرای سقف وافل، حدودا 7 الی 14 روز است که موردپسند طراحان و پیمانکاران است.

در این مقاله سعی کردیم که شما را با نحوه اجرای سقف وافل بخوبی آشنا کنیم. اگر شما نیز قصد اجرای یک پروژه ساختمانی دارید و می خواهید در آن حتما اجرای سقف وافل انجام گیرد، بهترین انتخاب بایا فولاد زند است. مجموعه حرفه ای بایافولاد زند تامین کننده نیازهای اصلی در صنعت ساختمان سازی شما است که تمام محصولات تولید شده براساس دانش فنی موردنیاز یک پروژه عمرانی است. شما عزیزان می توانید با استفاده از لینک های زیر به سایر مقالات مفید سایت دسترسی داشته باشید:

برای ساختمان از کدام نوع تیرچه استفاده کنیم؟

خرپای تیرچه بتنی و تیرچه صنعتی

تاثیر انواع قالب بر اجرای سقف وافل

قالب های مورد استفاده در اجرای سقف به طور کلی دو نوع هستند که شامل قالب های ماندگار و غیر ماندگار می‌شوند. قالب هایی مثل قالب وافل دوطرفه مربعی و قالب وافل یک طرفه مستطیلی از نوع قالب های غیر ماندگار هستند و حتی می‌توان بیشتر از 50 بار از آنها استفاده کرد. در مقابل قالب هایی مثل قالب یوبوت مربعی، کوبیاکس بیضوی و بابل دک مربعی پس از بتن ریزی در دال می‌مانند . ماندگار هستند. امکان استفاده مجدد از قالب وافل و همچنین مقرون به صرفه تر بودن آن باعث شده اجرای سقف وافل نسبت به سیستم های دیگر اجرای سقف محبوبیت بیشتری داشته باشد.

اشتباهات رایج در اجرای سقف وافل

اجرای سقف وافل به دقت زیادی در مرحله قالب‌بندی، آرماتوربندی و بتن‌ریزی نیاز دارد. برخی از خطاهای رایج عبارت‌اند از:

• اجرای قالب‌ها بدون تطبیق با نقشه
• رعایت نکردن تراز صحیح زیرسازی
• انتخاب فاصله پایه‌ها بدون محاسبه
• تغییر قطر یا فاصله میلگردها در زمان اجرا
• بی‌توجهی به محل بازشوها و نواحی توپر
• بتن‌ریزی بدون کنترل نهایی آرماتورها و قالب‌ها
• تراکم نامناسب بتن
• قالب‌برداری زودهنگام یا بدون بررسی مقاومت بتن

کنترل دقیق هر مرحله و اجرای عملیات مطابق نقشه و مشخصات فنی می‌تواند احتمال بروز این خطاها را کاهش دهد.

چه عواملی بر مدت زمان اجرای سقف وافل تأثیر می‌گذارند؟

مدت زمان اجرای سقف وافل به عوامل مختلفی مانند مساحت سقف، تعداد طبقات، نوع و ابعاد قالب، پیچیدگی پلان، میزان آرماتوربندی، تعداد نیروهای اجرایی، تجهیزات موجود و برنامه بتن‌ریزی بستگی دارد.

بنابراین نمی‌توان یک زمان ثابت برای اجرای تمام پروژه‌های سقف وافل تعیین کرد. پروژه‌های ساده و دارای پلان منظم ممکن است با سرعت بیشتری اجرا شوند، در حالی که پروژه‌های بزرگ‌تر یا دارای جزئیات پیچیده به زمان بیشتری نیاز دارند.

کلام آخر

اجرای سقف وافل از بررسی نقشه و آماده‌سازی تجهیزات شروع می‌شود و سپس به ترتیب شامل زیرسازی و شاسی‌کشی، چیدمان قالب‌ها، آرماتوربندی، کنترل پیش از بتن‌ریزی، بتن‌ریزی، عمل‌آوری بتن و در نهایت قالب‌برداری طبق شرایط فنی پروژه است.

در این فرآیند، کیفیت هر مرحله بر مرحله بعدی تأثیر می‌گذارد. به همین دلیل، اجرای صحیح سقف وافل فقط به سرعت کار وابسته نیست و دقت در زیرسازی، قالب‌بندی، آرماتوربندی، بتن‌ریزی و کنترل کیفیت اهمیت اساسی دارد.

سوالات متداول

1. چگونه قالب‌های وافل در محل قرار داده می‌شوند؟

   پس از آماده‌سازی زیرسازی، قالب‌های وافل بر اساس نقشه اجرایی و پلان سقف، در محل‌های مشخص شده قرار می‌گیرند. این قالب‌ها به صورت تکی و در کنار هم قرار می‌گیرند و فاصله‌های بین آن‌ها باید مطابق با نقشه‌های اجرایی باشد.

2. آرماتوربندی در سقف وافل چگونه انجام می‌شود؟

   پس از قرار دادن قالب‌ها، آرماتوربندی سقف انجام می‌شود. این مرحله شامل قرار دادن میلگردهای طولی و عرضی (میلگردهای بالا و پایین) در قالب‌ها و همچنین شبکه‌بندی آرماتورها بر اساس نقشه‌های مهندسی است.

3. مرحله بعد از آرماتوربندی چه چیزی است؟

   پس از اتمام آرماتوربندی و تأیید صحت آن توسط ناظر، عملیات بتن‌ریزی آغاز می‌شود. بتن باید به طور یکنواخت و با دقت در میان قالب‌ها ریخته شود و از ویبره جهت تراکم مناسب بتن استفاده گردد تا خلل و فرجی در دال ایجاد نشود.

4. چگونه از اجرای صحیح سقف وافل مطمئن شویم؟

   اجرای صحیح سقف وافل نیازمند تطبیق مداوم عملیات با نقشه‌های اجرایی، کنترل کیفیت قالب‌بندی و آرماتوربندی، بررسی زیرسازی و نظارت بر بتن‌ریزی و قالب‌برداری است. تغییر در جزئیات سازه‌ای نیز باید با تأیید طراح سازه انجام شود.

5. مهم‌ترین اشتباهات در اجرای سقف وافل چیست؟

   از اشتباهات رایج می‌توان به اجرای قالب‌ها بدون تطبیق با نقشه، رعایت نکردن تراز زیرسازی، تغییر مشخصات آرماتورها، بی‌توجهی به بازشوها و نواحی توپر، کنترل نکردن سقف پیش از بتن‌ریزی و اجرای نامناسب بتن‌ریزی اشاره کرد.

6. چگونه از اجرای صحیح سقف وافل مطمئن شویم؟

   اجرای صحیح سقف وافل نیازمند تطبیق مداوم عملیات با نقشه‌های اجرایی، کنترل کیفیت قالب‌بندی و آرماتوربندی، بررسی زیرسازی و نظارت بر بتن‌ریزی و قالب‌برداری است. تغییر در جزئیات سازه‌ای نیز باید با تأیید طراح سازه انجام شود.
