خرپای تیرچه بتنی و تیرچه صنعتی

بازدید: 349 بازدید
خرپای تیرچه

خرپای تیرچه کاربردی ترین و رایج ترین روش ساخت است که شامل اتصال چند تیر عمودی است که به یکدیگر متصل شده و سه شبکه را تشکیل می دهند. خرپا برای تحمل فشار، انرژی و وزن سقف ساختمان استفاده می شود، بنابراین باید از کیفیت خوبی برخوردار باشد. بنابراین باید توسط سازندگان معتبر و با تجربه تولید شود

برای خرید خرپای تیرچه با کیفیت و استاندارد با استفاده از آیکون سبز گوشه سمت راست با ما در واتساپ در ارتباط باشید و یا با شماره 09122071572 تماس بگیرید.

مزایای خرپای تیرچه چیست و کاربرد آن در کجاست؟

همانطور که گفتیم خرپای تیرچه یکی از مهم ترین و پرکاربردترین سازه های ساختمانی است که در انواع سقف ها، پل ها، سازه های هوایی و فضایی و حتی در برخی ماشین آلات مانند جرثقیل ها مورد استفاده قرار می گیرد. ساختمان هایی که از خرپاهای تتیرچه در آن ها استفاده می شود در برابر فشار و وزن سقف مقاومت خوبی از خود نشان می دهند، از طرفی از نظر اقتصادی بسیار مقرون به صرفه هستند. در ادامه برخی دیگر از مزایای خرپای تیرچه را ارائه می دهیم:

  • سبک بودن سقف
  • مقاومت بالای سقف و جلوگیری از لرزش سقف
  • عایق سازی حرارتی و صدا در بین طبقات
  • اجرای سریع و دقیق
  • کاهش ۵۰ ٪ مصرف آهن در سقف های تیرچه بلوک نسبت به اجرای سقف های دیگر

مزایای خرپای تیرچه

آشنایی با انواع خرپای تیرچه

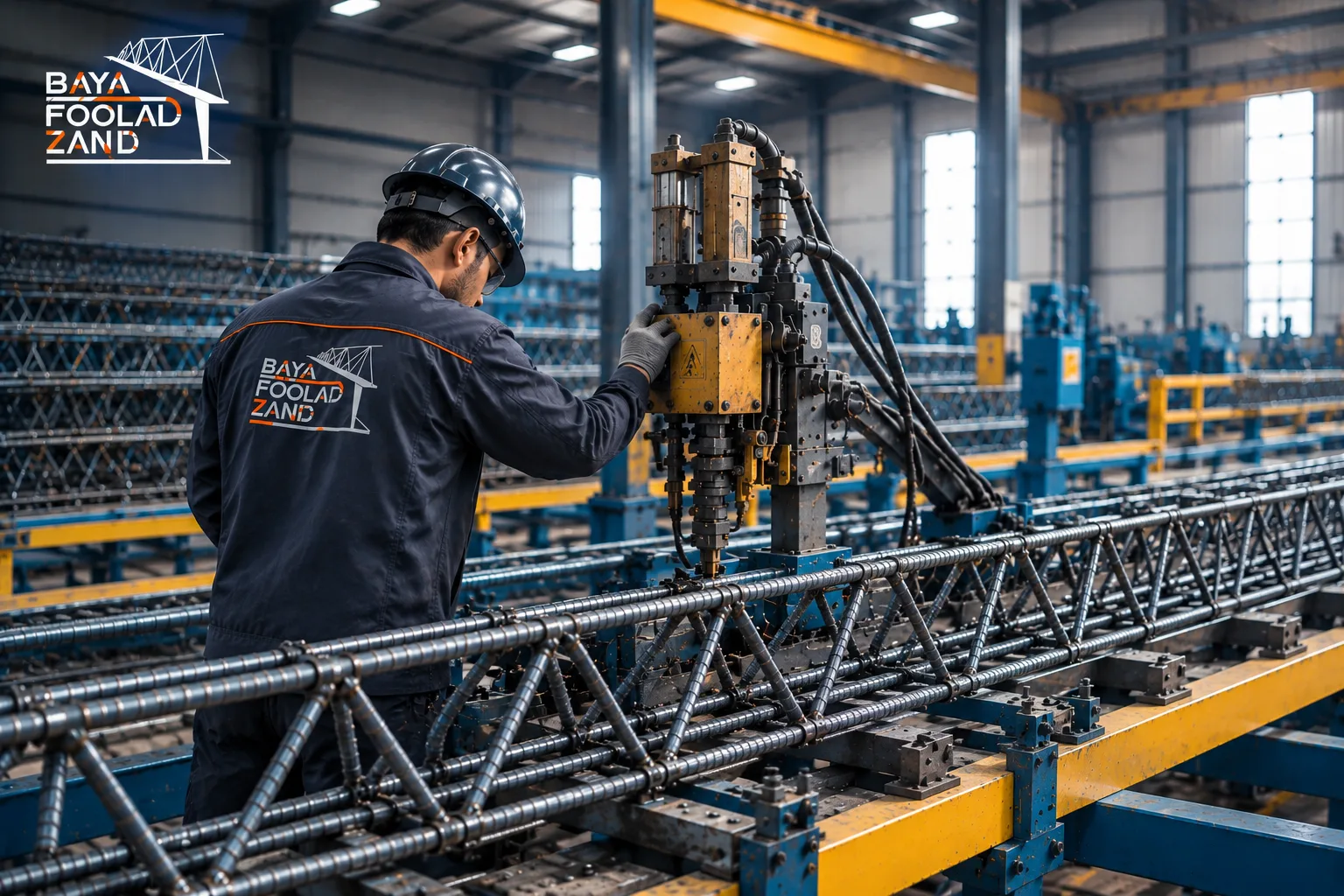

تیرچه به دو دسته صنعتی و سنتی تقسیم می شوند. خرپا های صنعتی توسط دستگاه های صنعتی ساخته می شوند، در حالی که خرپاهای سنتی با نیروی انسانی و با جوش CO2 ساخته می شوند.از آنجایی که خرپا سنتی توسط نیروی انسانی ساخته می شود، احتمال خطای انسانی در تولید آن وجود دارد و ممکن است خرپا برای مقاومت در برابر فشار و نیروهای کششی ، تقارن خود را از دست بدهد. اما خرپا صنعتی به دلیل اینکه توسط دستگاه های اتوماتیک و جوش نقطه ای تولید می شود از مقاومت بیشتری برخوردار است زیرا منجر به صرفه جویی در مصرف میلگرد می شود.

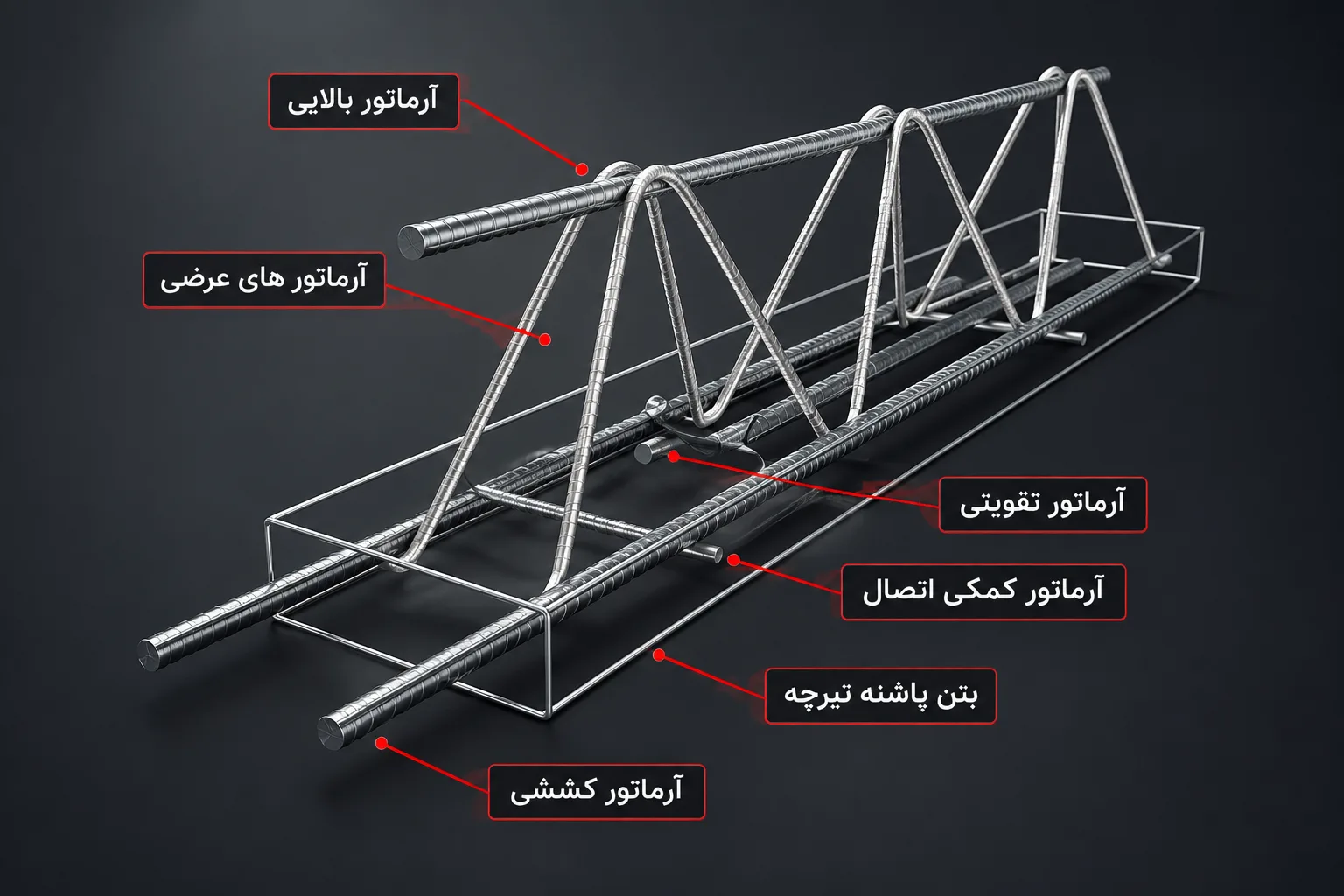

خرپای تیرچه از چه اجزایی تشکیل شده است؟

به طور کلی خرپای تیرچه از اجزای زیر تشکیل شده است که در مورد هر یک به اختصار توضیح داده شده است:

میلگرد بالا

آرماتور بالایی که به عنوان میلگرد مونتاژ نیز شناخته می شود عضو بالای خرپا است توجه داشته باشید که قطر این میلگرد نباید از 6 میلی متر کمتر و از 12 میلی متر بیشتر باشد. پیشنهاد می کنیم برای ساخت خرپا از میلگردی با قطر 10 یا 13 میلی متر آجدار استفاده شود.

میلگرد زیگزاگ یا عرضی

عضو مورب خرپا همان آرماتور عرضی است این آرماتور نیروهای برشی سقف را تحمل می کند. قطر آرماتورهای عرضی بین 5 میلی متر تا 10 میلی متر است و حداکثر فاصله آرماتورهای عرضی از یکدیگر 20 سانتی متر است.
دقت داشته باشد که حداقل سطح مقطع میلگردهای عرضی نباید کمتر از bwt 0015/. باشد زاویه آرماتورهای عرضی با آهن پایین بین 30 تا 45 درجه است.

در ضمن قبل از به پایان رسیدن این مقاله به شما پیشنهاد میکنیم از جدول اشتال استفاده کنید و از کاربرد آن در صنعت تیرچه مطلع شوید.

آهن پایین یا میلگردهای کششی

آرماتورهای تحتانی یا همان آهن پایین گشتاورهای مثبت وسط دهانه را تحمل می کنند.
تعداد آرماتورهای تحتانی که در خرپای تیرچه به کار می رود و سر تا سر خرپای تیرچه را طی می کند دو عدد است. در نظر داشته باشید که قطر میلگرد پایین یا همان آرماتور های کششی نباید از 8 میلی متر کمتر و از 16 میلی متر بیشتر باشد. میلگردهای کششی از همدیگر باید 5mm بیشتر از بزرگترین دانه بتن مصرفی فاصله داشته باشند.
توصیه می کنیم از میلگرد های آجدار استفاده کنید تا چسبندگی بیشتری بین فولاد و بتن ایجاد شود.

آشنایی با انواع تیرچه

یکی از سازه های اصلی مورد استفاده در ساخت سقف ، تیرچه است. تیرچه وظیفه حمل بارهای فشاری و زنده و مرده سقف و انتقال آن به تیرهای اصلی ساختمان را بر عهده دارد. در این قسمت تصمیم گرفتیم انواع تیرچه ها را معرفی کنیم:

خرپای صنعتی

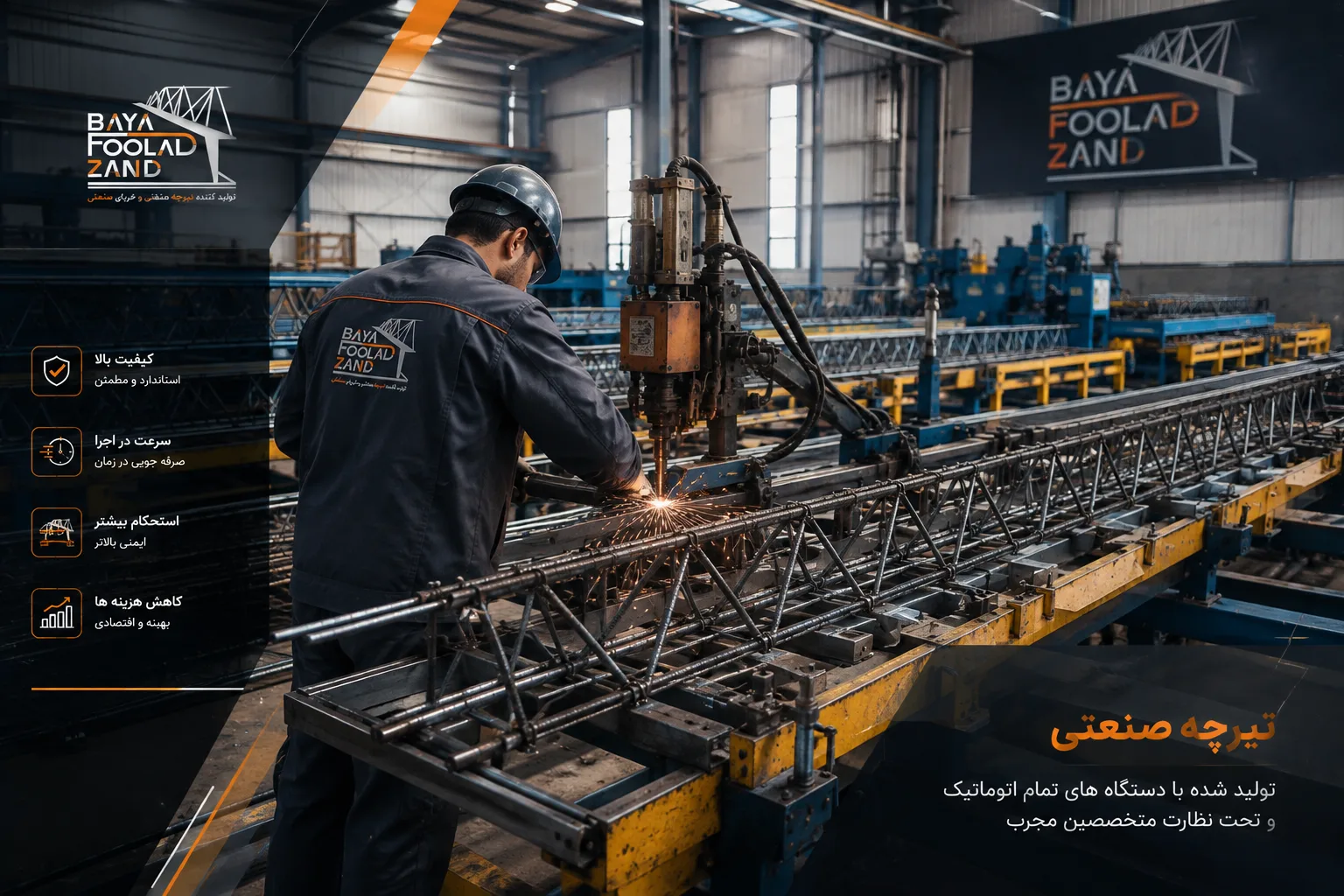

تیرچه صنعتی

تیرچه های صنعتی تیرچه هایی هستند که خرپاهای آنها از طریق جوش نقطه ای تولید می شود. در واقع در این تیرچه ها که به صورت اتوماتیک و مکانیزه ساخته می شوند; بر خلاف نوع سنتی، جوش قوس الکتریکی برای تولید استفاده نمی شود. در نتیجه شکستگی تیرچه کاهش می یابد. شکل ظاهری این قطعه مثلثی و چهار ضلعی است و اجزای آن بدون هیچ انحنای به هم متصل شده اند.
برای آشنایی بیشتر با سایر تیرچه ها به مقاله انواع تیرچه مراجعه کنید.

سخن آخر

برای ساختن ساختمانی مستحکم و بادوام باید از تیرچه های استانداردی که مطابق با ضوابط و استانداردهای مشخص ساخته شده اند استفاده کرد که برای این منظور مراجعه به شرکت ها و سازندگان معتبر ضروری است. در ادامه برای خرید تیرچه صنعتی با کیفیت و استاندارد با استفاده از آیکون سبز گوشه سمت راست با ما در واتساپ در ارتباط باشید و یا با شماره 09122071572 تماس بگیرید.

در این مطلب سعی کردیم خرپای تیرچه و انواع تیرچه را معرفی کنیم. امیدواریم این مقاله اطلاعات مفیدی در اختیار شما قرار داده باشد. در آخر به شما پیشنهاد می کنیم مقاله برای ساختمان از کدام نوع تیرچه استفاده کنیم؟ را مطالعه کنید تا اطلاعات بیشتری در این زمینه کسب کنید.
