قالب وافل

سقف وافل که جزء اصلی آن قالب وافل است، یکی از مهم ترین مواردی است که امروزه در پروژه های بزرگ متعدد از نظر اقتصادی و فنی مورد استفاده قرار می گیرد. قالب وافل قطعه ای از جنس پلاستیک پلی پروپیلن قابل استفاده مجدد است که برای حذف بتن بی اثر استفاده می شود و اندازه ها و شکل های مشخصی دارد.

تنها تعداد کمی از روش‌های متعددی که در سال‌های اخیر برای حذف این بتن ناکارآمد پیشنهاد شده‌اند، عملاً کارساز بوده‌اند. استفاده از قالب های وافل پلی پروپیلن یکی از این روش ها می باشد. این نام به دلیل ظاهر پنجره‌ ای شکل قالب‌ها انتخاب شد که بسیار یادآور کلوچه های وافل است.

قالب وافل چیست؟

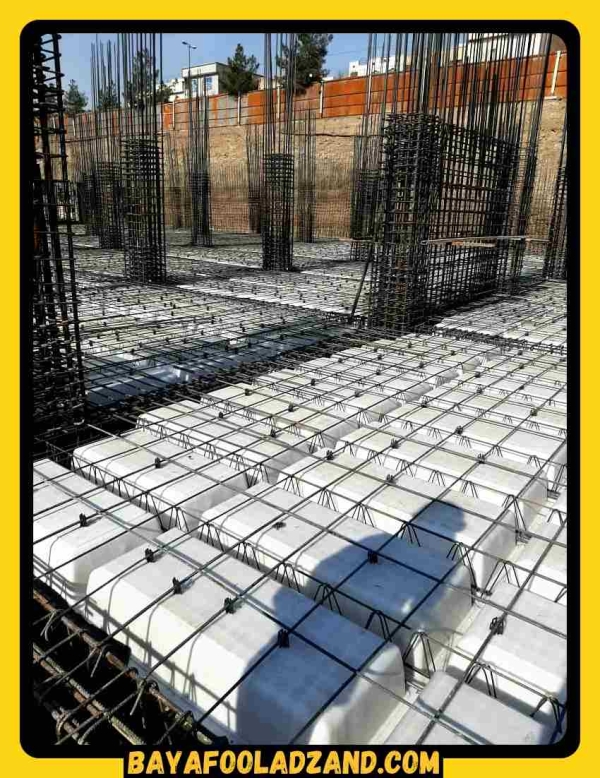

سقف وافل(waffle formwork)، که برای حذف بتن اضافی و بی اثر در دال های بتنی استفاده می شود، با استفاده از قالب وافل که در مدل های قالب پلاستیکی وافل دو طرفه و یک طرفه تولید می شود، ایجاد می شود. به قسمتی از دال بتنی که تحت فشار نیست و در ساخت آن میلگرد وجود ندارد، بتن ناکارآمد گفته می شود. حذف بتن اضافی علاوه بر اینکه ساختمان را سبک تر و کمتر مستعد جذب انرژی لرزه ای می کند، باعث صرفه جویی در هزینه ها نیز می شود.

قیمت قالب وافل

با توجه به محصول، وزن و مواد به کار رفته در ساخت آن، قیمت قالب وافل تغییر می کند. وزن قالب وافل یکی از عوامل موثر بر قیمت تمام شده قالب وافل است. هرچه مواد بیشتری برای تولید یک قالب وافل استفاده شود، آن قالب گران‌تر است. اما به طور کلی هر قالبی با وزن بیشتر برای اجرای سقف وافل مناسب نیست. یکی دیگر از عوامل موثر بر قیمت قالب سقف وافل، نوع مواد استفاده شده است. هر چه کیفیت مواد مورد استفاده در تولید افزایش می یابد، قیمت قالب وافل نیز افزایش می یابد. متاسفانه کیفیت قالب های وافل را نمی توان با یک نگاه سریع تشخیص داد و حتما باید  از یک مجموعه معتبر آن را تهیه کنید. مجموعه بایا فولاد زند به شما این اطمینان را می دهد که قالبی که تهیه می کنید دارای مجوز های استاندارد و کیفیت ساخت بالا می باشد.

برای اطلاع از قیمت قالب وافل دو طرفه، قیمت قالب وافل یک طرفه و… و یا ثبت سفارش و همچنین دریافت مشاوره رایگان می توانید از طریق راه های ارتباطی زیر با ما در تماس باشید.


5367297 بایا فولاد زند
22 بایا فولاد زند

تفاوت قالب وافل با قالب‌های یوبوت و کوبیاکس در چیست؟

علاوه بر قالب وافل که به عنوان روشی برای حذف این بتن ناکارآمد نام بردیم، کوبیاکس(Cobiax) و سیستم یو بوت (U-boot) نیز وجود دارد. قالب وافل، یوبوت و کوبیاکس همگی تقریباً یکسان عمل می کنند و این مزیت را دارند که تیرهای میانی را حذف کنند. هزینه این قالب ها وجه تمایز اولیه بین آنها و قالب سقف وافل است.

پس از انجام عملیات بتن ریزی با استفاده از قالب های یوبوت و کوبیاکس که در آنجا قرار می گیرد، سوراخ هایی در داخل دال ایجاد می شود. به همین دلیل، قالب های یوبوت و کوبیاکس قابل استفاده مجدد نیستند اما قالب وافل به گونه ای ساخته و طراحی شده است که پس از اجرا و سفت شدن بتن، می توان آن را جدا کرد و در پروژه دیگری اجرا کرد.

همین تفاوت میان خرید قالب یوبوت و کوبیاکس و اجاره قالب وافل ،‌ باعث شده تا اختلاف قیمتی به وجود بیاید و سبب صرفه‌جویی اقتصادی در فروش قالب وافل شود. علاوه بر این، سیستم‌های یوبوت و کوبیاکس وزن بیشتری نسبت به سیستم‌های وافل دارند. سقف وافل و سیستم آن با توجه به عوامل ذکر شده برای کارفرما کاربردی تر و مقرون به صرفه تر شده است.

عملکرد انواع قالب وافل

عملکرد این سقف ها به شدت تحت تأثیر نوع قالب سقف وافل مورد استفاده در آن قرار می گیرد. بنابراین عملکرد سقف وافل نیز تا حد زیادی تحت تأثیر اندازه و شکل قالب سقف وافل است. از نظر کاربرد مورد نظر، این قالب ها به دو گروه یک طرفه و دو طرفه تقسیم می شوند. مزایای قالب وافل یک طرفه به اندازه قالب وافل دو طرفه نیست.خرید قالب وافل یک ‌طرفه تنها جایگزین تیرچه یونولیت‌ها هستند در صورتی که قالب وافل دو طرفه باعث افزایش دهانه ها و حذف ستون های میانی می شود. همچنین می توان حذف تیرهای آویزدار میانی را از دیگر مزایای آن برشمرد.

انواع قالب وافل از از نظر نوع عملکرد

عملکرد سقف وافل که انواع مختلفی دارد، در واقع با توجه به اندازه و شکل قالب وافل تعیین می شود. انواع مختلف آن به شرح زیر است:

  • قالب وافل یک طرفه: از این قالب ها برای شکل دادن به ریب استفاده می شود، مانند سقف های تیرچه بلوک. این قالب‌ها از قطعات پلاستیکی U شکل ساخته می‌شوند که هر کدام از آن‌ها وقتی با هم ترکیب می‌شوند، یک قالب مستطیلی شکل می‌دهند که از چندین قطعه تشکیل شده است. این قالب ها معمولاً فاصله آکس به آکس 60 تا 70 سانتی متری با عمق 25 تا 30 سانتی متر و طول های مختلف بسته به نیاز را تحمل می کنند. عرض تیرچه های ساخته شده با این نوع قالب بین 12 تا 14 سانتی متر متغیر است.
  • قالب وافل دو طرفه: این قالب ها سبک وزن بوده و از پلی پروپیلن ساخته شده اند. از این قالب ها برای اجرای سقف های وافل مشبک استفاده می شود که در نهایت بار را به تیرهای اطراف هر چشمه سقف منتقل می کند. برای بهینه سازی توزیع بار دال بتنی، قالب های وافل دو طرفه به شکل مکعب و با اندازه گیری های دقیق ساخته می شود. قالب وافل دو طرفه قابل استفاده مجدد است و به این معنی است که پس از خشک شدن و مقاوم شدن بتن دال، قالب ها را می توان باز کرد و مجددا استفاده کرد. بنابراین استفاده از آنها منجر به کاهش هزینه های پروژه می شود. قالب وافل دو طرفه به شکل نیمه مکعب است و دارای سوراخ هایی برای اتصال به قالب های کناری است و برای دهانه های با عرض زیاذ مناسب است. بسته به کاربرد مورد نظر، این نوع قالب ها معمولاً در اندازه های  از 60*60 تا 90*90 با عمق 18، 25، 28، 33، 35 و 40 سانتی متر با توجه به کاربردشان ارائه می شوند.

جنس و رنگ‌های قالب وافل چه تاثیری در کیفیت قالب دارند؟

شرکت‌هایی که قالب‌های وافل تولید می‌کنند معمولاً از مواد مختلفی برای تولید محصولات خود استفاده می‌کنند. محتوای این قالب ها به درخواست کارفرما و استفاده مورد نظر بستگی دارد، که مستلزم این است که کارفرما چقدر و برای چه مدت قصد استفاده از قالب وافل را دارد. شرکت ها معمولاً قالب ها را در دو رنگ متمایز سفید و سیاه تولید می کنند. قالب سفید کیفیت و دوام بیشتری دارد در حالی که قالب سیاه معمولاً از مواد بازیافتی ساخته می شود.

کاربرد قالب وافل در سقف

ساخت ساختمان هایی که فشار سقف کمی وجود دارد معمول ترین کاربرد سازه های وافل است. به عنوان مثال، این سیستم در ساخت و ساز فرودگاه و مترو استفاذه شده است. علاوه بر این، سقف های وافل بیشتر در هنگام ساخت سقف هایی با دهانه بیشتر از 12 متر استفاده می شود.

جدا شدن راحت قالب‌ وافل از بتن

این تصور غلط وجود دارد که باید قالب را چرب کرد تا بهتر خارج شود. توجه داشته باشید که این قالب ها از پلاستیک ساخته شده اند، به این معنی که مواد بتن به آنها نمی چسبند و معمولاً خیلی راحت جدا می شوند. بنابراین، چرب کردن قالب ها غیر ضروری است. بسیاری از کارفرمایان نگران این هستند که مطمئن شوند که قالب ها در طول فرآیند جداسازی آسیب نبینند. در این صورت، اگر کارفرما و پیمانکار دستورالعمل های خاصی را رعایت کنند، قالب ها مشکلی ایجاد نمی کنند. در زیر برخی از این توصیه ها آمده است:.

  • قرار دادن شخصی که مسئول دریافت قالب ها باشد.
  • قالب ها را با ابزار مناسب جدا کنید.
  • اجتناب از پرتاب قالب ها از ارتفاع
  • در نظر گرفتن تخته های مناسب برای کمک به کارگران برای نزدیک تر شدن به سقف

مزایای سقف وافل

مزایای یونولیت سقفی شامل:

  • قیمت قالب وافل و به طور کلی قیمت اجرای از صفر تا صد سقف وافل در مقایسه با دیگر سقف های دال مجوف همچون یوبوت و کوبیاکس پایین تر است.
  • مدت زمانی کمتری برای اجرای سقف وافل صرف می‌شود. اجرای آن ابزار کمتری نیاز دارد و ساده تر است.
  • نسبت به قالب‌های ماندگار، سبک تر بوده و وزن کمتری دارد.
  • قابل استفاده در دهانه‌های بزرگ است.
  • سرعت و کیفیت اجرای این نوع سقف دیگر سقف های موجود بیشتر است.
  • این سقف عملکرد بهتری را در حوادث طبیعی از خود نشان می‌دهد.
  • کاهش بار مرده‌ای که به ساختمان وارد می‌شود باعث می شود مقاطع کوچک تری استفاده شود و مقاطع تیر و ستون کاهش یابد.
  • مقطع مشاهده شده در این سقف، یکنواخت است. معماران نمای سقف را برای فضاهای تجاری و پارکینگ ها می پسندند.
  • قالب‌ها بعد از انجام کار از سقف خارج می‌شود. به همین علت قالب‌های سقف وافل در گروه قالب‌های غیرماندگار دسته بندی می‌شود.
  • قالب‌های سقف وافل را می توان در دفعات متعدد مورد استفاده قرار داد. این مورد از دلایلی است که موجب شده پیمانکاران این سقف را بسیار بهینه معرفی کنند.
  • ظاهر و نمایی زیبا و جذاب برای سقف پدید می‌‌آورد.
  • حجم بتن و فولاد مصرفی از بقیه سبک‌های سقف موجود، کمتر است.
wafell featurs بایا فولاد زند

ابعاد قالب وافل

هر شرکت قالب هایی با اندازه های مختلف ایجاد می کند و با فروش وافل آنها را به بازار عرضه می کند. در جدول زیر اجزای تشکیل دهنده و ابعاد قالب وافل آورده شده است.

نام قالب

 نوع قالب

ارتفاع قالب

فاصله آکس تا آکس تیرچه

عرض تیرچه در پاشنه

عرضه تیرچه در بالا

عرض     میانگین تیرچه

مصرف بتن

H(cm)

B(cm)

T1(cm)

T2(cm)

T3(cm)

H1=7cm

H1=7cm

BW75-75

 دوطرفه

۳۰

۷۵-۷۵

۱۱

۱۹

۱۵

۰.۱۷۷

۰.۱۵۸

BW75-40

نیمه

۳۰

۷۵-۴۰

۱۱

۱۹

۱۵

۰.۲۱۹

۰.۱۹۹

BW75-75

دوطرفه

۲۰

۷۵-۷۵

۱۰

۱۶

۱۳

۰.۱۳۳

۰.۱۱۳

BW75-40

نیمه

۲۰

۷۵-۴۰

۱۰

۱۶

۱۳

۰.۱۵۸

۰.۱۳۸

BW60-60

دوطرفه

۱۸

۶۰-۶۰

۱۰

۱۴

۱۲

۰.۱۳۴

۰.۱۱۴

BW60

یک طرفه

۲۵

VAR- 60

۱۰

۱۴

۱۲

۰.۱۳۰

۰.۱۱۰

BW80-60

دو طرفه

۲۵

۸۰-۶۰

۱۰

۱۴

۱۲

۰.۱۵۰

۰.۱۳۰

BW60-30

نیمه

۲۵

۶۰-۳۰

۱۰

۱۴

۱۲

۰.۱۹۸

۰.۱۸۰

خرید قالب وافل

برای خرید قالب وافل با توجه به هدف، سبک طراحی و مهمتر از همه، طول دهانه، انواع مختلفی از قالب های وافل وجود دارد که می توان آنها را خریداری کرد. از سایت شرکت بایا فولاد زند می توانید هر نوع قالب وافل در سایزهای مشخص شده و همچنین انواع مواد تولیدی درجه یک را خریداری نمایید.

علاوه بر این، کارشناسان بخش فروش در این سایت آماده‌اند که در طول فرایند خرید قالب وافل، به صورت تلفنی شما را هدایت کنند.

wafell buy desktop بایا فولاد زند
wafell mold buy بایا فولاد زند

با پر کردن فرم رو به رو و یا با کلیک بر روی دکمه زیر، پیش از خرید از مشاوره تخصصی و رایگان ما برخوردار شوید.

5367297 بایا فولاد زند
22 بایا فولاد زند

فرم زیر را پر کنید و قبل از سفارش مشاوره رایگان دریافت کنید

نام و نام خانوادگی(ضروری)
توضیحات درخواست خود را اعم از مشاوره رایگان ، برآورد هزینه پروژه و .... بنویسید

با پر کردن فرم و یا با کلیک بر روی دکمه زیر، پیش از خرید از مشاوره تخصصی و رایگان ما برخوردار شوید.


5367297 بایا فولاد زند
22 بایا فولاد زند

فرم زیر را پر کنید و قبل از سفارش مشاوره رایگان دریافت کنید

نام و نام خانوادگی(ضروری)
توضیحات درخواست خود را اعم از مشاوره رایگان ، برآورد هزینه پروژه و .... بنویسید

سوالات متداول

مصالح مورداستفاده در این دال‌ها شامل بتن، میلگرد و قالب‌های غیرماندگار وافل و یا بلوک‌های یوبوت می‌باشد. مقاومت بتن و میلگرد توسط طراح سازه تعیین می‌گردد که معمولاً مانند دیگر اعضای بتنی سازه در نظر گرفته می‌شود.


















دال‌های تخت توخالی (کوبیاکس، یوبوت، اینتل دک) از تیرهای متعامد درجا تشکیل شده‌اند و دارای دو لایه بتن بالایی و پایین همراه با شبکه میلگرد عمود برهم می‌باشند. در این سقف‌ها تیرچه‌ها به‌صورت مقطع I شکل عمل می‌کنند و در اجرای سقف از قالب‌های ماندگار استفاده می‌شود. این در حالی است که سقف وافل شامل تیرچه‌های متعامد درجا و یک‌لایه بتن فوقانی می‌باشد. در سقف وافل تیرچه‌ها دارای مقطع T شکل هستند و از قالب‌های غیرماندگار در اجرای سقف استفاده می‌شود.

وزن سقف وافل نسبت به دال‌های مجوف هم ضخامت با آن در (حدود 40%) کمتر است که این مزیت باعث کاهش مصرف بتن و آرماتور در سقف می‌شود، همچنین در سقف‌های مجوف به علت وجود قالب‌های ماندگار، برای هر سقف نیاز به خرید بلوک‌های یوبوت و کوبیاکس یا اینتل دک می‌باشد که این امر در سقف وافل به علت در‌آوردن قالب‌ها اتفاق نمی‌افتد و در نتیجه هزینه نهایی سقف کاهش می‌یابد.



یکی از پارامترهای اساسی و مهم در انتخاب قالب وافل میزان کیفیت نهایی محصول و قابلیت استفاده در دفعات مختلف می‌باشد. ازاین‌رو یکی از دغدغه‌های شرکت گنبد فیروزه از ابتدای فعالیت خود تولید محصولات با کیفیت و تلاش برای ارائه بهترین محصولات بوده است. آنچه دررابطه‌با تعداد دفعات استفاده از قالب وافل گنبد فیروزه مشخص است، به‌طورکلی اگر قالب‌ها به طور اصولی مورداستفاده قرار گیرد، می‌توان حداقل 40 تا 50  بار از قالب‌های وافل گنبد فیروزه در اجرای سقف های وافل استفاده نمود.
