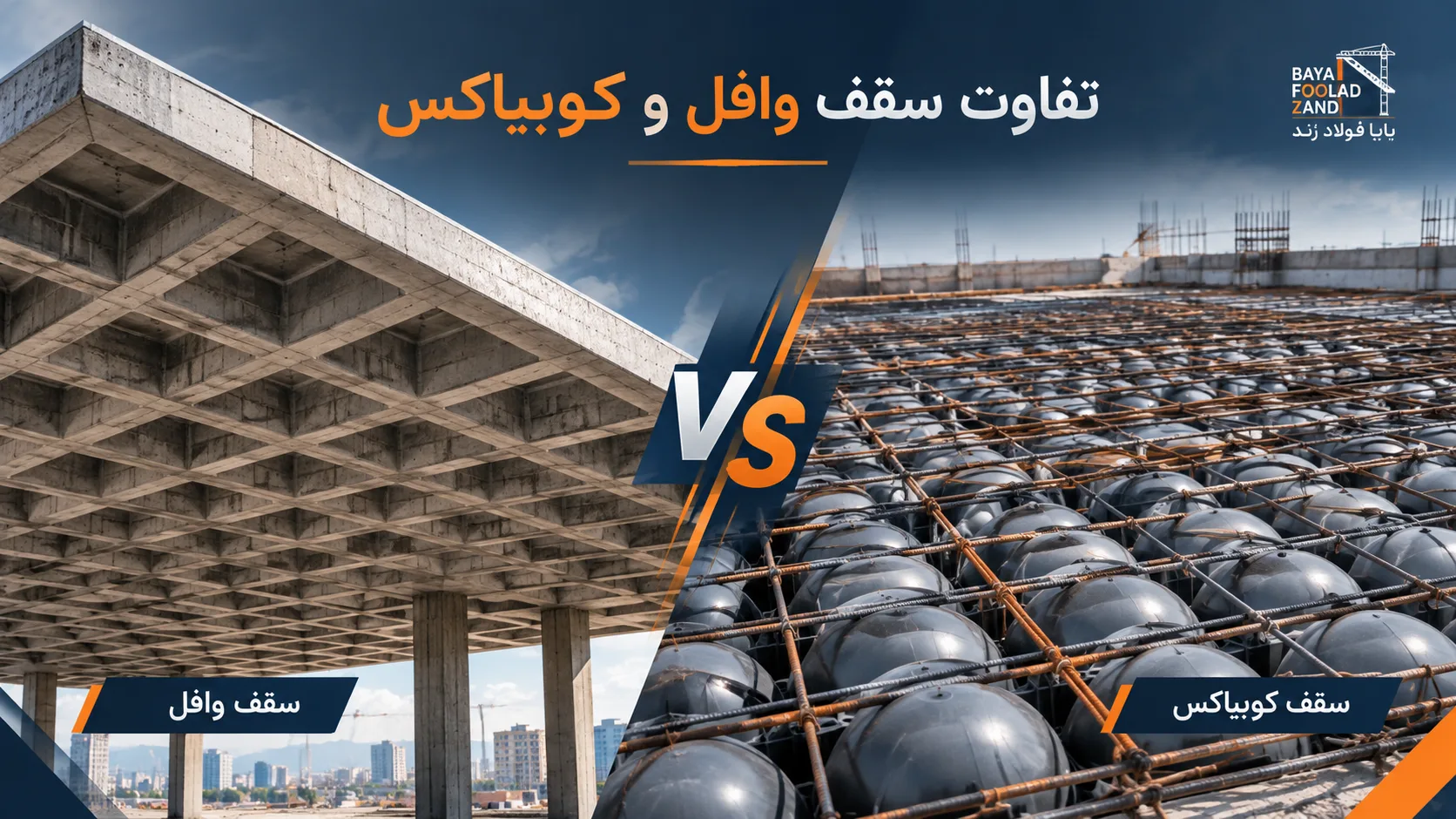

تفاوت سقف وافل و کوبیاکس

در دنیای ساخت و ساز مدرن، برای اجرای سقف‌ها گزینه‌های متعددی وجود دارند. سقف وافل و سقف کوبیاکس دو سیستم محبوب در معماری مدرن به شمار می‌روند که هر یک دارای ویژگی‌ها و مزیت‌های خاص خود می‌باشند. در ادامه این محتوا از وبسایت بایا فولاد زند به بررسی تفاوت‌ سقف وافل و کوبیاکس پرداخته‌ایم.

آشنایی با سقف کوبیاکس

سقف کوبیاکس یک نوع سقف میان تهی است که به دلیل برخورداری از عملکرد دو طرفه، در طی سال‌های اخیر بسیار مورد توجه قرار دارد. منظور از میان تهی بودن سقف کوبیاکس این است که در این نوع سقف، بتن میانه دال به کمک المان‌های پرکننده حذف می‌شود. این یعنی این مدل از سقف‌ها دارای وزن بسیار کمی هستند. به همین دلیل این نوع دال بتنی برای استفاده از دهانه‌های بلندتر بسیار کاربردی است.

در این نوع سقف، به جای استفاده از بتن در بخش‌های غیرسازه‌ای دال، از پرکننده‌هایی سبک‌تر استفاده می‌شود. اشکال پرکننده مورد استفاده در این نوع سقف، کروی شکل می‌باشند. این نوع سقف دارای ساختاری لایه‌ای شکل است که میان لایه‌های بتنی نیز با قالب‌های مخصوص پر شده است. این قالب‌ها باعث ایجاد حفره خالی در دال و حذف بتن‌های اضافی می‌شوند. این موضوع در نهایت با کاهش وزن محسوس در ظرفیت سازه همراه است. به طور کلی سقف کوبیاکس یکی از فناوری‌های نوین در این زمینه می‌باشد؛ با این حال با برخی سختی‌ها برای سازندگان نیز همراه است.

از مزیت‌های سقف کوبیاکس می‌توان به کاهش بتن و فولاد مورد استفاده، عدم اعمال بار اضافه بر روی ساختمان، مقاومت بالای ساختمان در برابر حریق، عملکرد خوب به عنوان یک عایق صوتی و حرارتی و… اشاره نمود. البته این نوع سقف با برخی معایب از جمله کرمو شدن سقف در زیر بلوک‌های کوبیاکس، روغنی شدن میلگردهای سقف، نیاز داشتن به استفاده از مواد روغنی و مواد افزودنی و… نیز همراه است.

آشنایی با سقف وافل

سقف وافل جزو بهترین سیستم‌های سقفی در دنیا محسوب می‌شود که تحت عناوین دیگری شامل مجوف شبکه‌ای و یا قابلمه‌ای نیز شناخته می‌شود. این نوع سقف شامل قالب وافل از دو نوع یک طرفه با قالب مستطیلی و دو طرفه با قالب مربعی می‌باشد.

این سقف که درحقیقت یک نوع دال مشبک است، دارای تیرچه‌های عمود برهم با فواصل مساوی و دال فوقانی است. وجود حفره‌ها زیر سقف دال، باعث کاهش مصرف بتن شده و میزان بار مرده سازه را کم می‌کند.

این نوع سقف با مزیت‌هایی شامل کم شدن وزن مرده سازه، ایجاد یک نمای زیبا در زیر سقف، زمان اجرای خیلی پایین، مقاوم در برابر حرارت، افزایش ضریب ایمنی ساختمان در برابر زلزله، به صرفه بودن و… همراه می‌باشد.

البته باید بگوییم این نوع سقف برای مناطقی که در آن میزان وزش باد شدید است، چندان مناسب نیست. همینطور باید توسط نیروی حرفه‌ای اجرا شود. در این مقاله از سایت میتوانید صفر تا صد اجرای سقف وافل را مشاهده بفرمایید.

تفاوت سقف وافل و کوبیاکس

سقف وافل و کوبیاکس در زمینه‌های متعددی با یکدیگر متفاوت هستند. در ادامه پیرامون این تفاوت‌ها توضیحاتی را آورده‌ایم.

تفاوت سقف وافل و كوبياكس از نظر عملکرد

سقف وافل دارای یک سطح مقطع به شکل T می‌باشد. این درحالی است که سقف کوبیاکس با مقطع I اجرا می‌گردد.  به طور کلی مصالح بتن در برابر  نیروی کششی مقاومت بالایی را ندارد؛ به همین دلیل برای جبران این موضوع، از آرماتورهای فلزی استفاده می‌شود. در این زمینه سقف‌های کوبیاکس دارای عملکرد بهتری هستند. با توجه به سبک طراحی دو سقف، وزن سقف وافل نسبت به کوبیاکس کمتر می‌باشد. با اینکه هر دو نوع سقف از نظر ظاهر و شیوه طراحی و اجرا دارای تفاوت‌هایی با یکدیگر هستند، با این حال تفاوتی از نظر عملکرد میان آن‌ها نیست.

تفاوت سقف وافل و كوبياكس از نظر هزینه اجرا

یک تفاوت سقف وافل و کوبیاکس، در هزینه اجراست. در سقف وافل به دلیل طراحی مشبک، نیازی به استفاده از میلگردهای تقویتی نیست. به همین دلیل هزینه اجرای آن در مقایسه با سقف کوبیاکس کمتر است. همینطور در سقف وافل نیازی به استفاده از انواع روان کننده و یا افزودنی‌ها نیست و دستمزد اجرای آن نیز کمتر می‌باشد که در نهایت با کاهش قیمت اجرای این نوع سقف همراه است. به طور کلی اجرای سقف وافل مقرون به صرفه‌تر می‌باشد.

تفاوت سقف وافل و كوبياكس از نظر سرعت اجرا

در سقف وافل به دلیل کم بودن میزان بتن و میلگرد مصرفی، انجام آرماتوربندی و بتن‌ریزی در یک مرحله و… سرعت اجرا بالاتر است.

تفاوت از نظر ايمنى در برابر زلزله و آتش سوزى

سقف وافل در مقایسه با سقف کوبیاکس دارای وزن کمتری است؛ به همین دلیل در برابر زلزله نیز مقاومت بالاتر و بیشتری را دارد. از نظر ضخامت، سقف وافل در مقایسه با سقف کوبیاکس دارای ضخامت به مراتب کمتری است؛ به همین دلیل در برابر آتش سوزی، عملکرد ضعیف‌تری را دارد. بنابراین باید بگوییم که سقف‌های کوبیاکس به عنوان عایق حرارتی، عملکرد بهتری را دارند؛ این نوع سقف‌ها از قابلیت تحمل هزار درجه سانتی‌گراد را برای سه ساعت برخوردار هستند.

تفاوت سقف وافل و كوبياكس از نظر قالب

در سقف واقل از قالب‌هایی از جنس پلاستیک کامپوزیت استفاده می‌شود که قابل بازیافت هستند. این قالب‌ها اصطلاحا غیرماندگار می‌باشند و به راحتی از بتن جدا می‌گردند. این موضوع در مورد سقف کوبیاکس صادق نیست؛ به طوری که قالب‌هایی که در سقف کوبیاکس استفاده می‌شوند، ماندگار و یکبار مصرف هستند و بعد از اجرای کار نیز در سقف باقی می‌مانند.

لازم به ذکر است که قالب‌هایی که در سقف وافل استفاده می‌شوند، قیمت بیشتری نیز دارند اما به دلیل اینکه چندبار مصرف هستند، در طولانی مدت به صرفه می‌باشند.

تفاوت عملکرد سازه‌ای وافل و کوبیاکس

وافل و کوبیاکس از نظر ساختار سازه‌ای دقیقاً یک سیستم یکسان نیستند و عملکرد آن‌ها به نحوه طراحی دال، مشخصات مصالح، هندسه مقطع و جزئیات آرماتوربندی بستگی دارد.

کاهش وزن مرده می‌تواند یکی از مزایای سیستم‌های مجوف باشد، اما نمی‌توان صرفاً با توجه به وزن یا نوع فضای خالی نتیجه گرفت که یکی از دو سیستم همیشه مقاومت یا عملکرد لرزه‌ای بهتری دارد.

برای مقایسه عملکرد سازه‌ای باید هر دو سیستم بر اساس یک پروژه مشخص، شرایط بارگذاری یکسان و طراحی مهندسی مقایسه شوند.

مشکل اساسی اجرایی سقف کوبیاکس

در سقف‌های کوبیاکس باید بتن به زیر بلوک‌های ماندگار کوبیاکس نفوذ پیدا کند. در غیراینصورت مشکل کرمو شدن سقف در زیر بلوک‌ها رخ می‌دهد. البته این مشکل دارای راهکارهای متعددی شامل استفاده از روان‌کننده، بتن ریزی در طی دو مرحله، استفاده از ویبره اضافی و… نیز می‌باشد. البته این راهکارها نیز به صورت صد در صدی در رفع مشکل کرمو شدن زیر سقف تاثیرگذار نیستند و حتی برخی از آن‌ها خود عاملی برای ایجاد نقص‌های بعدی هستند.

به طوری که موارد زیر تبدیل به موضوعات تقریبا غیرقابل حل در سقف‌های کوبیاکس شده است:

• ایجاد درز سرد به دلیل بتن ریزی در دو مرحله‌
• افزایش وزن مرده سقف نسبت به مفروضات طراحی
• جدا شدن دانه‌های ناشی از ویبره نامتعارف
• کم شدن مقاومت بتن سقف به دلیل اضافه کردن آب به جای روان کننده به بتن
• و…

در نقطه مقابل سقف وافل قرار دارد که در آن‌ها نیازی به نفوذ بتن به زیر قالب‌ها نیست. به طوری که در این مدل، بتن به راحتی حد فاصل میان تیرچه‌های عمود بر هم را پر می‌کند.

روغنی نشدن میلگرد‌ها در سقف وافل نسبت به سقف کوبیاکس

در اجرای سقف کوبیاکس مشکل دیگری نیز وجود دارد و آن هم روغنی شدن میلگردهایی است که در سقف استفاده می‌شوند.

به طور کلی در قالب‌بندی زیر سقف‌های کوبیاکس، قالب فلزی و یا پلی وود کاربرد دارد. در این نوع سقف، بتن در تماس مستقیم با قالب قرار می‌گیرد. به همین دلیل از روغن جداساز قالب بر روی قالب‌ها استفاده می‌شود. این موضوع ممکن است با روغنی شدن میلگردهای سقف همراه باشد که در نهایت با کم شدن پیوستگی میان بتن و میلگرد و در نهایت بروز نقص در عملکرد سقف همراه است.

در نقطه مقابل سقف‌های وافل قرار دارند که برای اجرای آن‌ها نیازی به روغن جداساز قالب وافل نیست؛ این یعنی میلگردها تمیز می‌مانند و تمامی انتظاراتی که در محاسبه برآورد شده است، اعمال خواهد شد.

سخن پایانی

در این محتوا به بررسی تفاوت سقف وافل و کوبیاکس پرداختیم. امیدواریم مطالعه این محتوا از وبسایت بایا فولاد زند، به تصمیم‌گیری بهتر شما در این زمینه کمک کند. از همراهی شما تا انتهای این محتوا متشکریم. حتما نظرات خود را نیز در بخش دیدگاه‌ها با ما به اشتراک بگذارید.

سوالات متداول درباره تفاوت سقف وافل و کوبیاکس

تفاوت اصلی سقف وافل و کوبیاکس چیست؟

تفاوت اصلی این دو سیستم در نحوه ایجاد فضای خالی داخل سقف و نوع المان مورد استفاده است. در سقف وافل از قالب‌های غیرماندگار استفاده می‌شود که پس از اجرای بتن از سقف خارج می‌شوند، اما المان‌های توخالی کوبیاکس در داخل دال باقی می‌مانند.

سقف وافل بهتر است یا کوبیاکس؟

هیچ‌کدام را نمی‌توان به طور مطلق برای تمام پروژه‌ها بهتر دانست. انتخاب بین این دو سیستم به عواملی مانند دهانه، بارگذاری، طراحی سازه، شرایط معماری، هزینه و امکانات اجرایی پروژه بستگی دارد.

تفاوت قالب وافل و کوبیاکس چیست؟

قالب وافل برای شکل‌دهی حفره‌های سقف استفاده می‌شود و پس از رسیدن بتن به شرایط لازم امکان خروج و استفاده مجدد دارد. در سیستم کوبیاکس، المان‌های توخالی داخل دال قرار می‌گیرند و پس از بتن‌ریزی در سقف باقی می‌مانند.

سقف وافل ارزان‌تر است یا کوبیاکس؟

نمی‌توان یک سیستم را همیشه ارزان‌تر دانست. هزینه نهایی به عواملی مانند مقدار بتن و فولاد، هزینه قالب یا المان پرکننده، زیرسازی، نیروی اجرایی، تجهیزات، حمل و شرایط پروژه بستگی دارد.

کدام سیستم وزن کمتری دارد؛ وافل یا کوبیاکس؟

وزن نهایی هر دو سیستم به مشخصات طراحی، ضخامت سقف، میزان فضای خالی، مقدار بتن و آرماتور بستگی دارد. برای مقایسه دقیق باید هر دو سیستم برای یک پروژه و شرایط بارگذاری یکسان طراحی و محاسبه شوند.

آیا قالب وافل قابل استفاده مجدد است؟

بله، قالب‌های وافل به صورت غیرماندگار استفاده می‌شوند و در صورت سلامت و نگهداری مناسب می‌توان آن‌ها را در چند مرحله یا پروژه مجدداً به کار برد.

آیا المان‌های کوبیاکس بعد از بتن‌ریزی خارج می‌شوند؟

خیر. المان‌های توخالی کوبیاکس در داخل دال قرار می‌گیرند و پس از بتن‌ریزی بخشی از ساختار سقف باقی می‌مانند.

سقف وافل از نظر معماری چه مزیتی نسبت به کوبیاکس دارد؟

پس از خارج شدن قالب‌ها، سطح زیرین سقف وافل دارای فرم مشبک است و در برخی پروژه‌ها می‌توان از این ظاهر به عنوان بخشی از طراحی معماری استفاده کرد. سطح زیرین سقف کوبیاکس معمولاً ظاهر تخت‌تری دارد.

آیا سقف وافل مقاومت بیشتری در برابر زلزله دارد؟

نمی‌توان صرفاً بر اساس نوع سیستم اعلام کرد که وافل همیشه عملکرد لرزه‌ای بهتری دارد. عملکرد سازه در برابر زلزله به طراحی کلی ساختمان، وزن سازه، سیستم باربر جانبی، جزئیات آرماتوربندی و کیفیت اجرا وابسته است.

سرعت اجرای وافل بیشتر است یا کوبیاکس؟

سرعت اجرا به مساحت و پیچیدگی پروژه، نوع زیرسازی، میزان آرماتوربندی، تجهیزات و تجربه تیم اجرایی بستگی دارد. بنابراین نمی‌توان بدون بررسی شرایط واقعی پروژه یکی را همیشه سریع‌تر دانست.

مصرف بتن در وافل و کوبیاکس چه تفاوتی دارد؟

هر دو سیستم با هدف کاهش بخشی از بتن غیرضروری در مقطع سقف طراحی می‌شوند، اما میزان واقعی مصرف بتن به طراحی، ابعاد فضای خالی و مشخصات سازه بستگی دارد و باید برای هر پروژه محاسبه شود.

سقف وافل برای چه پروژه‌هایی مناسب است؟

سقف وافل می‌تواند در پروژه‌هایی مناسب باشد که شرایط طراحی سازه و معماری با این سیستم هماهنگ باشد و قابلیت استفاده مجدد از قالب یا نمای مشبک زیر سقف اهمیت داشته باشد.

سقف کوبیاکس برای چه پروژه‌هایی مناسب است؟

کوبیاکس می‌تواند در پروژه‌هایی مورد استفاده قرار گیرد که سیستم دال مجوف با المان‌های توخالی ماندگار در طراحی سازه پیش‌بینی شده باشد. مناسب بودن آن باید بر اساس محاسبات سازه و شرایط واقعی پروژه بررسی شود.

در انتخاب بین سقف وافل و کوبیاکس به چه عواملی توجه کنیم؟

دهانه و هندسه پلان، بارگذاری، نوع سیستم سازه‌ای، مقدار بتن و فولاد مصرفی، هزینه قالب یا المان پرکننده، تجهیزات، سرعت اجرا، نیازهای معماری و شرایط کارگاه از مهم‌ترین عوامل تصمیم‌گیری هستند.
